Analisis de resultados

Este notebook consume los datos generados por generador_de_datos.ipynb y organiza la parte analitica de la entrega.

En esta etapa el flujo experimental activo corresponde a gradiente, y los datos se leen desde:

gradiente/datos/<funcion>/

La idea es que este notebook concentre: - presentacion del analisis - carga general de datos - visualizacion de funciones matematicas - resultados experimentales - figuras y tablas para el reporte - mas adelante, animaciones finales

1. Presentacion del notebook

Este notebook esta pensado para crecer por bloques, pero con una estructura estable para las 6 funciones del proyecto:

Rosenbrock
Schwefel
Rastrigin
Griewank
Goldstein-Price
Six-Hump Camel

Notas metodologicas: - por ahora el analisis experimental activo corresponde a gradiente - Goldstein-Price y Six-Hump Camel se visualizan en 2D porque en el proyecto se manejan en su forma clasica bidimensional - las formulas matematicas y gradientes ya quedaron documentados en reporte_estructura.md, asi que aqui no se duplican como teoria extensa; se usan como apoyo a la visualizacion

Ver codigo

import ast
import json
import sys
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd

BASE_DIR = Path.cwd()
PROJECT_DIR = BASE_DIR.parent
sys.path.insert(0, str(PROJECT_DIR))

from funciones_objetivo import (
    goldstein_price,
    griewank,
    rastrigin,
    rosenbrock,
    schwefel,
    six_hump_camel,
)

from report_utils import add_run_count_from_filename, build_summary_table, prepare_function_runs, save_figure
from plot_utils import (
    plot_function_course_style,
    plot_rosenbrock_evaluations_histogram,
    plot_rosenbrock_final_value_histogram,
)

DATA_DIR = BASE_DIR / "datos"
FIGURES_DIR = DATA_DIR / "figuras"
FIGURES_DIR.mkdir(parents=True, exist_ok=True)
MANIFEST_PATH = DATA_DIR / "manifest_gradiente.json"
REPORTE_PATH = PROJECT_DIR / "reporte_estructura.md"

if not DATA_DIR.exists():
    raise FileNotFoundError(
        "No se encontro la carpeta datos dentro de gradiente. Ejecuta primero generador_de_datos.ipynb."
    )

if not MANIFEST_PATH.exists():
    raise FileNotFoundError(
        "No se encontro manifest_gradiente.json. Ejecuta primero generador_de_datos.ipynb."
    )

if not REPORTE_PATH.exists():
    raise FileNotFoundError(
        "No se encontro reporte_estructura.md."
    )

2. Carga general de datos

En esta seccion se cargan las corridas disponibles y los resumenes por funcion.

La estructura esperada es:

datos/rosenbrock/
datos/schwefel/
datos/rastrigin/
datos/griewank/
datos/goldstein_price/
datos/six_hump_camel/

Ver codigo

with MANIFEST_PATH.open("r", encoding="utf-8") as file:
    manifest = json.load(file)

manifest

{'modulo': 'gradiente',
 'funciones': ['rosenbrock',
  'schwefel',
  'rastrigin',
  'griewank',
  'goldstein_price',
  'six_hump_camel'],
 'consumer_notebook': 'analisis_resultados.ipynb',
 'descripcion': 'Datos generados sin graficas ni animaciones.',
 'filtros_ejecucion': {'selected_functions': None,
  'selected_dimensions': None,
  'selected_n_corridas': [100, 500, 1000],
  'skip_existing_files': True},
 'directorios': {'datos_base': 'gradiente/datos'},
 'organizacion_corridas': 'gradiente/datos/<funcion>/<archivo>.json|csv',
 'organizacion_resumenes': 'gradiente/datos/<funcion>/resumen_<funcion>.json|csv',
 'campos_corridas': ['funcion',
  'nombre_funcion',
  'corrida',
  'semilla',
  'metodo',
  'dimension',
  'limites',
  'posicion_inicial',
  'posicion_final',
  'valor_final',
  'iteraciones',
  'evaluaciones',
  'parametros'],
 'campos_resumen': ['funcion',
  'nombre_funcion',
  'metodo',
  'dimension',
  'n_corridas',
  'mejor_valor_final',
  'peor_valor_final',
  'promedio_valor_final',
  'mediana_valor_final',
  'desviacion_valor_final',
  'promedio_evaluaciones',
  'mediana_evaluaciones',
  'promedio_iteraciones',
  'mediana_iteraciones']}

Ver codigo

run_files = sorted(path for path in DATA_DIR.glob("*/*.csv") if not path.name.startswith("resumen_"))
summary_files = sorted(DATA_DIR.glob("*/resumen_*.csv"))

if not run_files:
    raise FileNotFoundError(
        "No se encontraron archivos de corridas dentro de datos/<funcion>/."
    )

runs_df = pd.concat((pd.read_csv(path) for path in run_files), ignore_index=True)

if summary_files:
    summary_df = pd.concat((pd.read_csv(path) for path in summary_files), ignore_index=True)
else:
    summary_df = (
        runs_df.groupby(["funcion", "nombre_funcion", "metodo", "dimension"], dropna=False)
        .agg(
            n_corridas=("corrida", "count"),
            mejor_valor_final=("valor_final", "min"),
            peor_valor_final=("valor_final", "max"),
            promedio_valor_final=("valor_final", "mean"),
            mediana_valor_final=("valor_final", "median"),
            desviacion_valor_final=("valor_final", "std"),
            promedio_evaluaciones=("evaluaciones", "mean"),
            mediana_evaluaciones=("evaluaciones", "median"),
            promedio_iteraciones=("iteraciones", "mean"),
            mediana_iteraciones=("iteraciones", "median"),
        )
        .reset_index()
    )
    summary_df["desviacion_valor_final"] = summary_df["desviacion_valor_final"].fillna(0.0)

Ver codigo

print("Archivos de corridas encontrados:", len(run_files))
print("Archivos de resumen encontrados:", len(summary_files))

run_files

Archivos de corridas encontrados: 36
Archivos de resumen encontrados: 6

[WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/goldstein_price/goldstein_price_gradient_2d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/goldstein_price/goldstein_price_gradient_2d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/goldstein_price/goldstein_price_gradient_2d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/goldstein_price/tabla_reporte_goldstein_price.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/griewank/griewank_gradient_2d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/griewank/griewank_gradient_2d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/griewank/griewank_gradient_2d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/griewank/griewank_gradient_3d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/griewank/griewank_gradient_3d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/griewank/griewank_gradient_3d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/griewank/tabla_reporte_griewank.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rastrigin/rastrigin_gradient_2d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rastrigin/rastrigin_gradient_2d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rastrigin/rastrigin_gradient_2d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rastrigin/rastrigin_gradient_3d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rastrigin/rastrigin_gradient_3d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rastrigin/rastrigin_gradient_3d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rastrigin/tabla_reporte_rastrigin.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rosenbrock/rosenbrock_gradient_2d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rosenbrock/rosenbrock_gradient_2d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rosenbrock/rosenbrock_gradient_2d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rosenbrock/rosenbrock_gradient_3d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rosenbrock/rosenbrock_gradient_3d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rosenbrock/rosenbrock_gradient_3d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/rosenbrock/tabla_reporte_rosenbrock.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/schwefel/schwefel_gradient_2d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/schwefel/schwefel_gradient_2d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/schwefel/schwefel_gradient_2d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/schwefel/schwefel_gradient_3d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/schwefel/schwefel_gradient_3d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/schwefel/schwefel_gradient_3d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/schwefel/tabla_reporte_schwefel.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/six_hump_camel/six_hump_camel_gradient_2d_n100.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/six_hump_camel/six_hump_camel_gradient_2d_n1000.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/six_hump_camel/six_hump_camel_gradient_2d_n500.csv'),
 WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/six_hump_camel/tabla_reporte_six_hump_camel.csv')]

Ver codigo

runs_df.head()

	funcion	nombre_funcion	corrida	semilla	metodo	dimension	limites	posicion_inicial	posicion_final	valor_final	...	n_corridas	mejor_valor_final	peor_valor_final	promedio_valor_final	mediana_valor_final	desviacion_valor_final	promedio_evaluaciones	mediana_evaluaciones	promedio_iteraciones	mediana_iteraciones
0	goldstein_price	Goldstein-Price	1.0	2756.0	gradient	2	[-1.5, 1.5]	[0.46678147946520676, 1.3863374852114507]	[1.095636113004444, 0.7344185311243888]	853.389382	...	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN
1	goldstein_price	Goldstein-Price	2.0	2757.0	gradient	2	[-1.5, 1.5]	[0.5468888700906862, -0.42041417200512]	[0.595387150489611, -0.6043336975522993]	59.364599	...	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN
2	goldstein_price	Goldstein-Price	3.0	2758.0	gradient	2	[-1.5, 1.5]	[0.00658755688643109, 0.8459045906587668]	[0.13156871890721925, 0.0719738171247586]	738.169035	...	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN
3	goldstein_price	Goldstein-Price	4.0	2759.0	gradient	2	[-1.5, 1.5]	[1.1866055183988569, 0.7102889485615247]	[1.181069201794776, 0.7881671724983329]	840.499984	...	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN
4	goldstein_price	Goldstein-Price	5.0	2760.0	gradient	2	[-1.5, 1.5]	[1.4875368692611244, 0.611063514735644]	[1.758785629247386, 0.1730320992008717]	84.238365	...	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN	NaN

5 rows × 23 columns

Ver codigo

summary_df

	funcion	nombre_funcion	metodo	dimension	n_corridas	mejor_valor_final	peor_valor_final	promedio_valor_final	mediana_valor_final	desviacion_valor_final	promedio_evaluaciones	mediana_evaluaciones	promedio_iteraciones	mediana_iteraciones
0	goldstein_price	Goldstein-Price	gradient	2	100	1.049214e+01	988.649509	148.951757	62.272785	264.292727	5002.000	5002.0	5000.000	5000.0
1	goldstein_price	Goldstein-Price	gradient	2	500	1.049214e+01	989.718375	288.418848	80.679823	361.561268	5002.000	5002.0	5000.000	5000.0
2	goldstein_price	Goldstein-Price	gradient	2	1000	1.049214e+01	989.718375	328.077633	81.164395	382.519685	5002.000	5002.0	5000.000	5000.0
3	griewank	Griewank	gradient	2	100	9.844837e-09	0.046835	0.015507	0.009865	0.012164	1766.940	1787.5	1764.940	1785.5
4	griewank	Griewank	gradient	2	500	9.844837e-09	0.046835	0.020020	0.027125	0.010502	1732.034	1772.0	1730.034	1770.0
5	griewank	Griewank	gradient	2	1000	9.844837e-09	0.046835	0.020516	0.027125	0.009895	1741.053	1807.0	1739.053	1805.0
6	griewank	Griewank	gradient	3	100	7.398605e-03	0.987636	0.037499	0.025389	0.096662	2002.000	2002.0	2000.000	2000.0
7	griewank	Griewank	gradient	3	500	7.398605e-03	0.987636	0.035174	0.029585	0.044538	2002.000	2002.0	2000.000	2000.0
8	griewank	Griewank	gradient	3	1000	7.398605e-03	0.987636	0.034752	0.029587	0.032460	2002.000	2002.0	2000.000	2000.0
9	rastrigin	Rastrigin	gradient	2	100	1.989918e+00	40.792967	22.446131	24.873723	10.328634	29.040	28.0	27.040	26.0
10	rastrigin	Rastrigin	gradient	2	500	9.949591e-01	40.792967	17.043546	16.914203	10.538270	28.854	28.0	26.854	26.0
11	rastrigin	Rastrigin	gradient	2	1000	9.949591e-01	40.792967	16.481399	16.914203	10.576092	29.045	28.0	27.045	26.0
12	rastrigin	Rastrigin	gradient	3	100	1.989918e+00	58.702047	31.947931	35.320801	13.037185	30.100	30.0	28.100	28.0
13	rastrigin	Rastrigin	gradient	3	500	1.989918e+00	58.702047	22.706825	21.391534	12.308730	31.920	31.0	29.920	29.0
14	rastrigin	Rastrigin	gradient	3	1000	9.949591e-01	58.702047	21.551687	20.894034	11.735034	32.041	31.0	30.041	29.0
15	rosenbrock	Rosenbrock	gradient	2	100	1.335904e-03	5.203229	2.266506	1.864863	1.711040	1002.000	1002.0	1000.000	1000.0
16	rosenbrock	Rosenbrock	gradient	2	500	1.849783e-04	5.648255	1.494395	0.745529	1.645576	1002.000	1002.0	1000.000	1000.0
17	rosenbrock	Rosenbrock	gradient	2	1000	1.849783e-04	5.648255	1.490731	0.745529	1.589859	1002.000	1002.0	1000.000	1000.0
18	rosenbrock	Rosenbrock	gradient	3	100	8.696077e-02	4.324086	2.263876	2.592915	1.099447	1002.000	1002.0	1000.000	1000.0
19	rosenbrock	Rosenbrock	gradient	3	500	8.696077e-02	4.792868	2.022777	1.873292	1.169810	1002.000	1002.0	1000.000	1000.0
20	rosenbrock	Rosenbrock	gradient	3	1000	3.178508e-02	4.792868	2.029339	2.176434	1.171553	1002.000	1002.0	1000.000	1000.0
21	schwefel	Schwefel	gradient	2	100	-1.532070e+01	985.872489	369.838489	416.599028	254.486316	10002.000	10002.0	10000.000	10000.0
22	schwefel	Schwefel	gradient	2	500	-1.532070e+01	1225.634336	430.805149	401.595103	317.567768	10002.000	10002.0	10000.000	10000.0
23	schwefel	Schwefel	gradient	2	1000	-1.532070e+01	1225.634336	376.585731	341.462272	291.548457	10002.000	10002.0	10000.000	10000.0
24	schwefel	Schwefel	gradient	3	100	-7.734811e+00	1203.495313	538.472189	542.684234	325.662981	10002.000	10002.0	10000.000	10000.0
25	schwefel	Schwefel	gradient	3	500	-7.734811e+00	1450.156384	650.606775	660.483984	354.563288	10002.000	10002.0	10000.000	10000.0
26	schwefel	Schwefel	gradient	3	1000	-7.734811e+00	1450.156384	565.924273	517.552662	351.705855	10002.000	10002.0	10000.000	10000.0
27	six_hump_camel	Six-Hump Camel	gradient	2	100	-1.031628e+00	2.104250	-0.453857	-1.031628	1.075242	989.100	1078.0	987.100	1076.0
28	six_hump_camel	Six-Hump Camel	gradient	2	500	-1.031628e+00	2.104250	-0.136058	-1.031628	1.343751	996.392	1029.0	994.392	1027.0
29	six_hump_camel	Six-Hump Camel	gradient	2	1000	-1.031628e+00	2.104250	-0.114880	-1.031628	1.370816	986.337	984.0	984.337	982.0

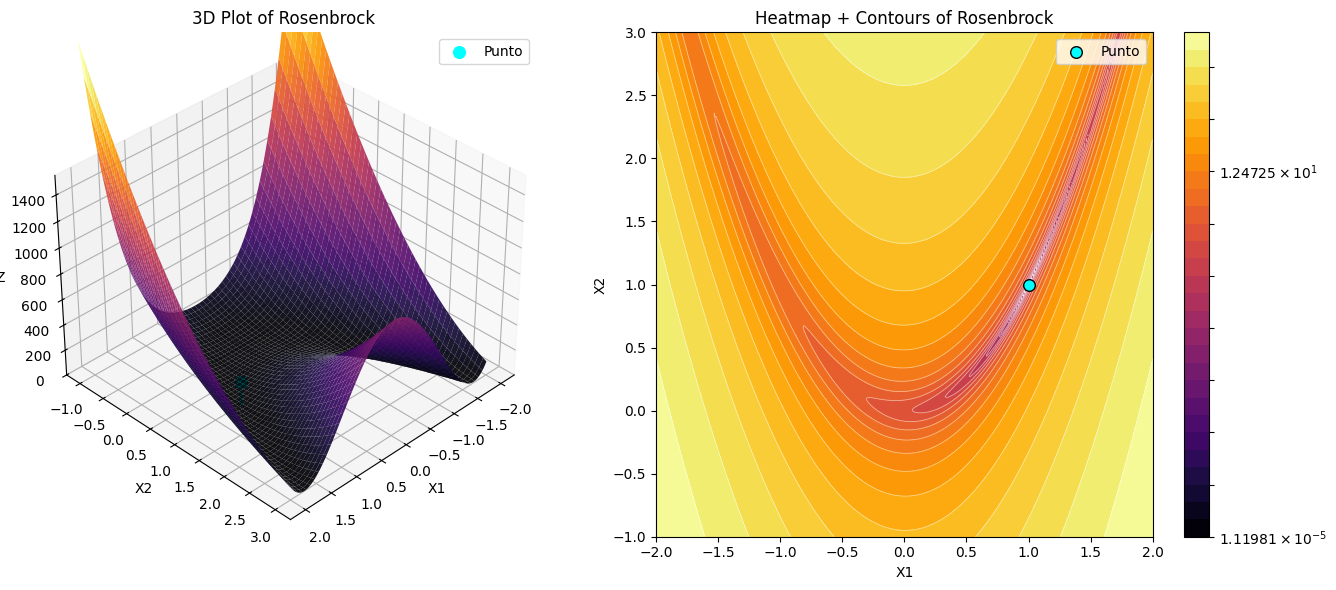

3. Visualizacion de funciones matematicas

En esta seccion se dejan reunidas las 6 funciones del trabajo con una visualizacion uniforme.

Criterio de presentacion: - la definicion matematica y el gradiente ya estan consignados en reporte_estructura.md - aqui se busca apoyo visual, no repetir toda la teoria - se reutiliza el estilo de graficacion visto en el notebook de Catalina: una vista 3D y una vista de contorno en la misma figura

Ver codigo

# La funcion de visualizacion se importa desde plot_utils.py para reutilizarla
from plot_utils import plot_function_course_style

Ver codigo

ACTIVE_FUNCTIONS_IN_DATA = set(runs_df["funcion"].dropna().astype(str).unique())

FUNCTION_VISUAL_CONFIGS = {
    "rosenbrock": {
        "display_name": "Rosenbrock",
        "function": rosenbrock,
        "x1_range": (-2.0, 2.0),
        "x2_range": (-1.0, 3.0),
        "point": (1.0, 1.0),
        "active_in_data": "rosenbrock" in ACTIVE_FUNCTIONS_IN_DATA,
        "notes": "Activa cuando existan archivos en gradiente/datos/rosenbrock/.",
    },
    "schwefel": {
        "display_name": "Schwefel",
        "function": schwefel,
        "x1_range": (-500.0, 500.0),
        "x2_range": (-500.0, 500.0),
        "point": (420.9687, 420.9687),
        "active_in_data": "schwefel" in ACTIVE_FUNCTIONS_IN_DATA,
        "notes": "Activa cuando existan archivos en gradiente/datos/schwefel/.",
    },
    "rastrigin": {
        "display_name": "Rastrigin",
        "function": rastrigin,
        "x1_range": (-5.12, 5.12),
        "x2_range": (-5.12, 5.12),
        "point": (0.0, 0.0),
        "active_in_data": "rastrigin" in ACTIVE_FUNCTIONS_IN_DATA,
        "notes": "Activa cuando existan archivos en gradiente/datos/rastrigin/.",
    },
    "griewank": {
        "display_name": "Griewank",
        "function": griewank,
        "x1_range": (-10.0, 10.0),
        "x2_range": (-10.0, 10.0),
        "point": (0.0, 0.0),
        "active_in_data": "griewank" in ACTIVE_FUNCTIONS_IN_DATA,
        "notes": "Activa cuando existan archivos en gradiente/datos/griewank/.",
    },
    "goldstein_price": {
        "display_name": "Goldstein-Price",
        "function": goldstein_price,
        "x1_range": (-2.0, 2.0),
        "x2_range": (-2.0, 2.0),
        "point": (0.0, -1.0),
        "active_in_data": "goldstein_price" in ACTIVE_FUNCTIONS_IN_DATA,
        "notes": "Visualizacion 2D clasica. Activa cuando existan archivos en gradiente/datos/goldstein_price/.",
    },

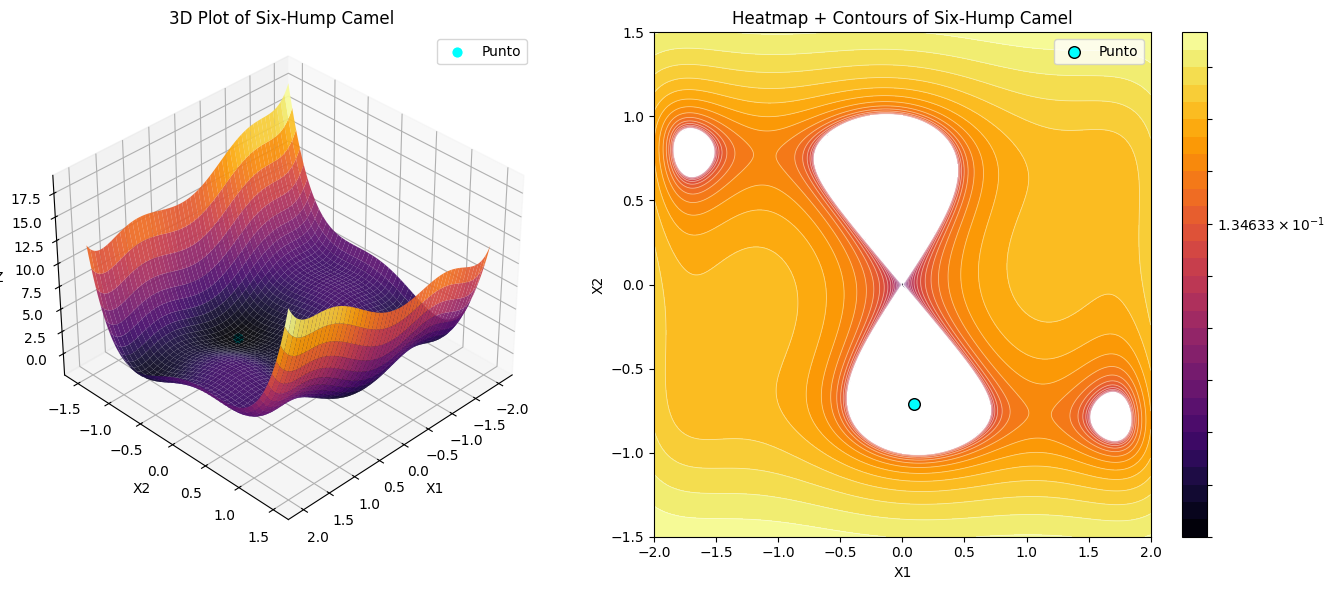

    "six_hump_camel": {
        "display_name": "Six-Hump Camel",
        "function": six_hump_camel,
        "x1_range": (-2.0, 2.0),
        "x2_range": (-1.5, 1.5),
        "point": (0.0898, -0.7126),
        "active_in_data": "six_hump_camel" in ACTIVE_FUNCTIONS_IN_DATA,
        "notes": "Visualizacion 2D clasica. Activa cuando existan archivos en gradiente/datos/six_hump_camel/.",
    },
}

pd.DataFrame(
    [
        {
            "funcion": key,
            "nombre": value["display_name"],
            "activa_en_datos": value["active_in_data"],
            "nota": value["notes"],
        }
        for key, value in FUNCTION_VISUAL_CONFIGS.items()
    ]
)

	funcion	nombre	activa_en_datos	nota
0	rosenbrock	Rosenbrock	True	Activa cuando existan archivos en gradiente/da...
1	schwefel	Schwefel	True	Activa cuando existan archivos en gradiente/da...
2	rastrigin	Rastrigin	True	Activa cuando existan archivos en gradiente/da...
3	griewank	Griewank	True	Activa cuando existan archivos en gradiente/da...

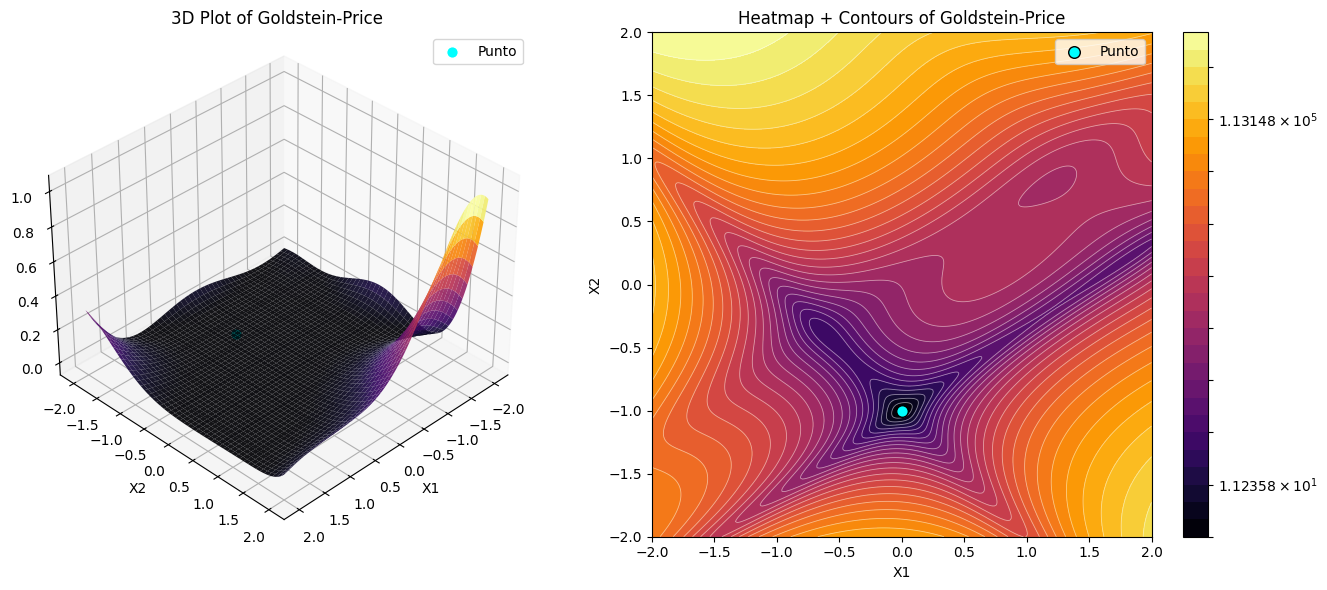

4	goldstein_price	Goldstein-Price	True	Visualizacion 2D clasica. Activa cuando exista...
5	six_hump_camel	Six-Hump Camel	True	Visualizacion 2D clasica. Activa cuando exista...

3.1 Rosenbrock

La funcion de Rosenbrock se usa como caso de prueba porque presenta un valle angosto y curvo, lo que exige pasos estables y una buena alineacion del gradiente para acercarse al minimo.

En esta seccion se analiza el comportamiento del descenso por gradiente en 2D y 3D, comparando tres tamanos de muestra: = 100,500y1000`.

El objetivo no es mostrar solo el mejor resultado, sino tambien la dispersion de las corridas y el costo computacional medido en evaluaciones de la funcion objetivo.

Ver codigo

# La funcion de visualizacion se importa desde plot_utils.py para reutilizarla
from plot_utils import plot_function_course_style

Ver codigo

cfg = FUNCTION_VISUAL_CONFIGS["rosenbrock"]
plot_function_course_style(
    cfg["function"],
    cfg["x1_range"],
    cfg["x2_range"],
    title=cfg["display_name"],
    x1_point=1.0,
    x2_point=1.0,
    output_path=FIGURES_DIR / "rosenbrock_mapa_calor_y_superficie.png",
)

Resultados de Rosenbrock

Tomando como base 02_corridas_rosenbrock.ipynb, aqui se consolidan las visualizaciones que mas aportan al analisis experimental sin repetir la figura de referencia de la funcion:

histogramas de valor_final para medir la calidad de convergencia
histogramas de evaluaciones para medir el costo computacional
tablas resumen para contrastar estabilidad y desempeno entre tamanos de muestra

Cuando el histograma de evaluaciones se concentra en un valor casi unico, eso indica que muchas corridas alcanzaron el mismo criterio de parada, y ese comportamiento tambien forma parte del resultado.

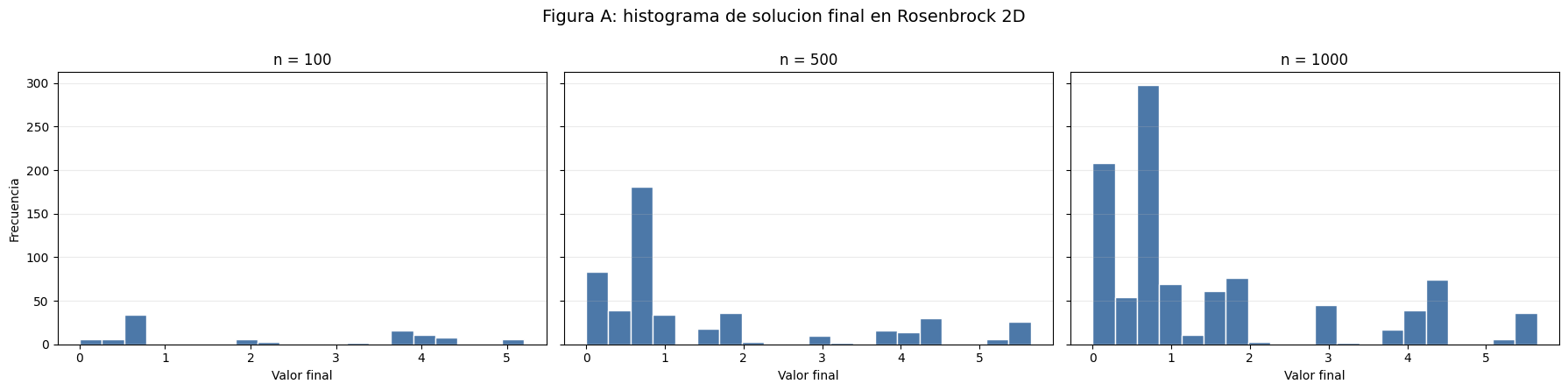

Histogramas por tamano de muestra para Rosenbrock 2D

Para Rosenbrock 2D se presentan dos figuras complementarias: la primera resume la distribucion del valor_final y la segunda la distribucion del numero de evaluaciones, ambas separadas en = 100,500y1000`.

En todos los histogramas, el eje x corresponde a la variable medida y el eje y a la frecuencia de corridas observada en cada intervalo.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_rosenbrock_evaluations_histogram, plot_rosenbrock_final_value_histogram
from report_utils import prepare_function_runs, save_figure

rosenbrock_runs_2d = prepare_function_runs(runs_df, run_files, "rosenbrock", 2)
sample_sizes = [100, 500, 1000]
rosenbrock_figures_dir = DATA_DIR / "figuras"
rosenbrock_figures_dir.mkdir(parents=True, exist_ok=True)

fig_a = plot_rosenbrock_final_value_histogram(
    rosenbrock_runs_2d,
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_a_path = rosenbrock_figures_dir / "rosenbrock_figura_a_histograma_solucion_final_2d.png"
fig_a_path = save_figure(fig_a, fig_a_path)
plt.show()
fig_a_path

fig_b = plot_rosenbrock_evaluations_histogram(
    rosenbrock_runs_2d,
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_b_path = rosenbrock_figures_dir / "rosenbrock_figura_b_histograma_evaluaciones_2d.png"
fig_b_path = save_figure(fig_b, fig_b_path)
plt.show()
fig_b_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/rosenbrock_figura_b_histograma_evaluaciones_2d.png')

Histogramas por tamano de muestra para Rosenbrock 3D

Se replica el mismo formato para Rosenbrock 3D, de modo que la comparacion entre = 100,500y1000` quede alineada con el caso bidimensional.

Este contraste permite verificar si el aumento de dimension introduce una mayor dificultad de convergencia o una variabilidad mas alta entre corridas.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_rosenbrock_evaluations_histogram, plot_rosenbrock_final_value_histogram
from report_utils import prepare_function_runs, save_figure

rosenbrock_runs_3d = prepare_function_runs(runs_df, run_files, "rosenbrock", 3)
sample_sizes = [100, 500, 1000]
rosenbrock_figures_dir = DATA_DIR / "figuras"
rosenbrock_figures_dir.mkdir(parents=True, exist_ok=True)

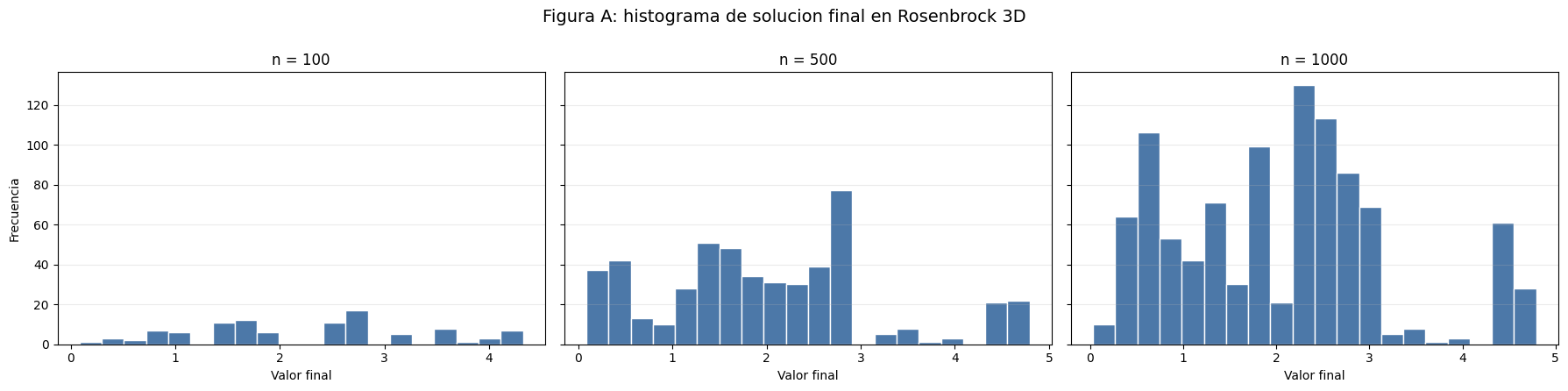

fig_a_3d = plot_rosenbrock_final_value_histogram(
    rosenbrock_runs_3d,
    dimension_label="3D",
    sample_sizes=sample_sizes,
)
fig_a_3d_path = rosenbrock_figures_dir / "rosenbrock_figura_a_histograma_solucion_final_3d.png"
fig_a_3d_path = save_figure(fig_a_3d, fig_a_3d_path)
plt.show()
fig_a_3d_path

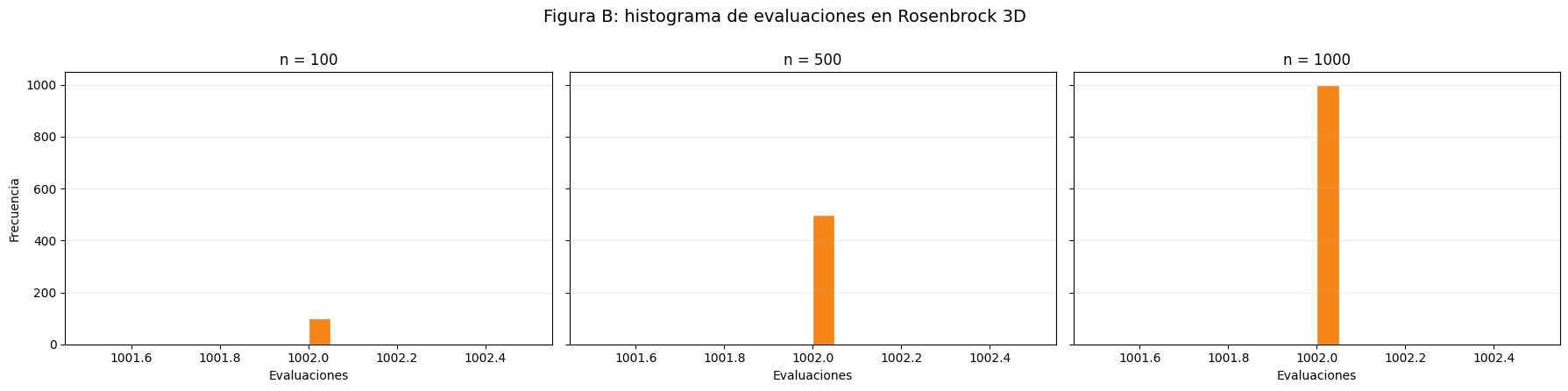

fig_b_3d = plot_rosenbrock_evaluations_histogram(
    rosenbrock_runs_3d,
    dimension_label="3D",
    sample_sizes=sample_sizes,
)
fig_b_3d_path = rosenbrock_figures_dir / "rosenbrock_figura_b_histograma_evaluaciones_3d.png"
fig_b_3d_path = save_figure(fig_b_3d, fig_b_3d_path)
plt.show()
fig_b_3d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/rosenbrock_figura_b_histograma_evaluaciones_3d.png')

Tabla resumen de Rosenbrock 2D

La tabla siguiente resume el comportamiento de Rosenbrock 2D para = 100,500y1000`, incluyendo mejor valor, peor valor, promedio, desviacion estandar y promedio de evaluaciones.

Con esta vista compacta es posible identificar rapidamente si al aumentar el numero de corridas mejora la estabilidad de los resultados o solo se confirma la misma tendencia observada en los histogramas.

Ver codigo

tabla_resumen_rosenbrock_2d = build_summary_table(summary_df, "rosenbrock", 2, dimension_label="2D")
tabla_resumen_rosenbrock_2d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Rosenbrock	2D	100	0.001336	5.203229	2.266506	1.711040	1002.0
1	Rosenbrock	2D	500	0.000185	5.648255	1.494395	1.645576	1002.0
2	Rosenbrock	2D	1000	0.000185	5.648255	1.490731	1.589859	1002.0

Tabla resumen de Rosenbrock 3D

La tabla de Rosenbrock 3D mantiene exactamente las mismas metricas del caso bidimensional para facilitar una comparacion directa entre ambas dimensiones.

Asi se puede evaluar si la dimension adicional incrementa la dispersion de los valores finales, empeora el mejor caso observado o mantiene un costo medio similar en evaluaciones.

Ver codigo

tabla_resumen_rosenbrock_3d = build_summary_table(summary_df, "rosenbrock", 3, dimension_label="3D")
tabla_resumen_rosenbrock_3d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Rosenbrock	3D	100	0.086961	4.324086	2.263876	1.099447	1002.0
1	Rosenbrock	3D	500	0.086961	4.792868	2.022777	1.169810	1002.0
2	Rosenbrock	3D	1000	0.031785	4.792868	2.029339	1.171553	1002.0

Interpretacion de resultados para Rosenbrock

En terminos generales, el descenso por gradiente si converge de manera util en la funcion de Rosenbrock, pero no lo hace de forma plenamente consistente en todas las corridas. En 2D se observan soluciones muy cercanas al optimo en el mejor caso (0.001336 para = 100y0.000185para = 500 y 1000), mientras que en 3D el mejor valor sigue siendo bueno pero menos preciso (0.086961 y luego 0.031785). Esto sugiere que el algoritmo encuentra zonas cercanas al minimo, aunque la dificultad aumenta cuando se agrega una dimension adicional.

La dispersion de resultados no es despreciable. En 2D los promedios bajan de 2.266506 a aproximadamente 1.49, pero todavia coexisten corridas muy buenas con otras claramente alejadas del optimo, como lo muestran los peores valores alrededor de 5.20 y 5.65. En 3D el promedio tambien mejora frente a = 100, pero permanece cerca de2.02, lo que indica que el metodo sigue teniendo sensibilidad al punto inicial. Aun asi, la desviacion estandar en3D(1.10a1.17) es menor que en2D(1.59a1.71`), por lo que la dispersion parece algo mas contenida, aunque alrededor de valores finales peores.

Respecto al costo computacional, el comportamiento es alto pero muy estable: el promedio de evaluaciones es 1002.0 en todos los escenarios de 2D y 3D. Eso indica que, en la practica, casi todas las corridas llegan al mismo criterio de parada, probablemente asociado al limite de iteraciones configurado, mas que a una convergencia temprana muy marcada. Por eso, al aumentar el numero de corridas de 100 a 500 y 1000, no cambia el costo por corrida, pero si se estabilizan mejor las metricas agregadas. En conjunto, Rosenbrock 2D muestra mejores soluciones finales que Rosenbrock 3D, mientras que 3D presenta un comportamiento algo mas uniforme pero menos cercano al optimo global.

3.2 Schwefel

La funcion de Schwefel se incorpora como un caso mas irregular y exigente para el descenso por gradiente, ya que combina regiones alejadas del optimo con una topografia menos amigable que Rosenbrock.

En esta seccion se comparan las corridas en 2D y 3D para = 100,500y1000`, manteniendo el mismo formato de presentacion del reporte.

Ver codigo

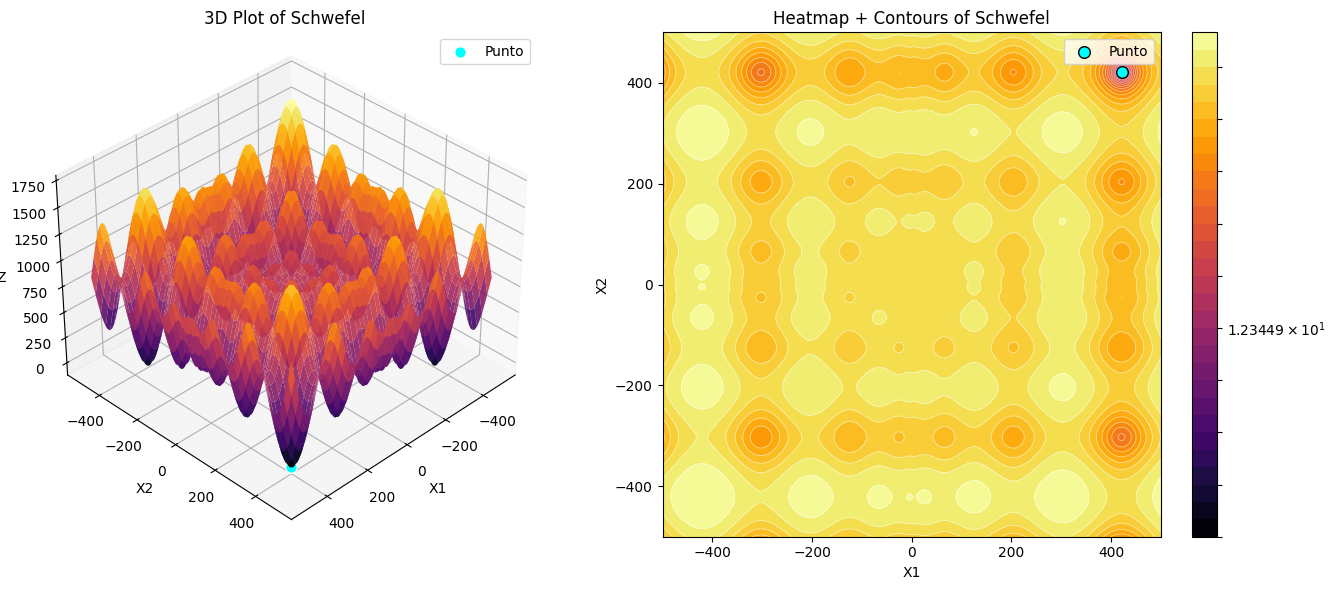

cfg = FUNCTION_VISUAL_CONFIGS["schwefel"]
plot_function_course_style(
    cfg["function"],
    cfg["x1_range"],
    cfg["x2_range"],
    title=cfg["display_name"],
    x1_point=cfg["point"][0],
    x2_point=cfg["point"][1],
    output_path=FIGURES_DIR / "schwefel_mapa_calor_y_superficie.png",
)

Resultados de Schwefel

A continuacion se organiza el analisis experimental de Schwefel con el mismo esquema usado en Rosenbrock, separando calidad de solucion, costo computacional y tablas resumen.

histogramas de valor_final para medir cercania al optimo
histogramas de evaluaciones para medir costo computacional
tablas resumen para comparar comportamiento entre tamanos de muestra

Histogramas por tamano de muestra para Schwefel 2D

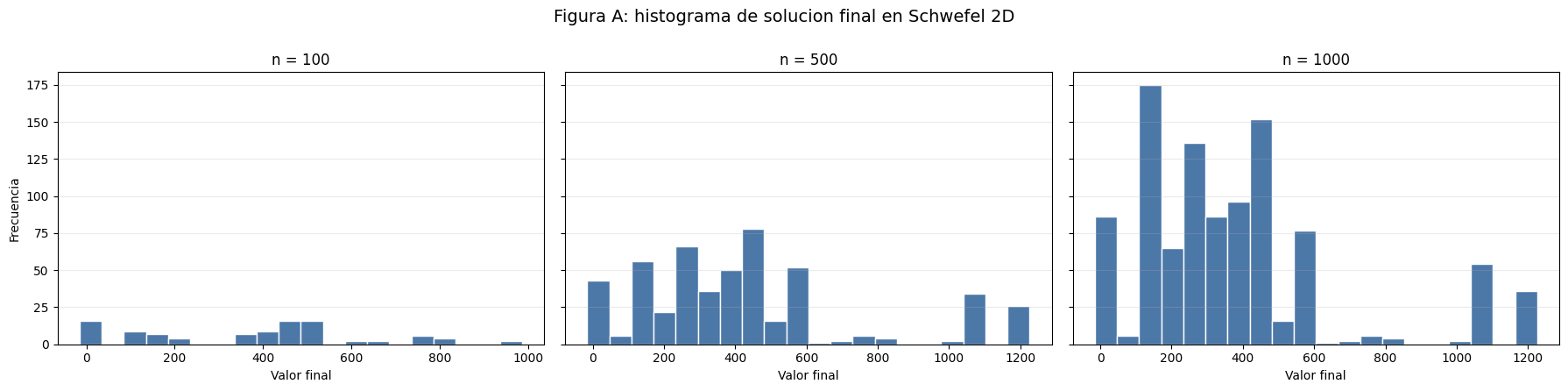

Para Schwefel 2D se muestran histogramas de valor_final y evaluaciones para = 100,500y1000`, manteniendo el mismo criterio visual del resto del reporte.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

schwefel_runs_2d = prepare_function_runs(runs_df, run_files, "schwefel", 2)
sample_sizes = [100, 500, 1000]
schwefel_figures_dir = DATA_DIR / "figuras"
schwefel_figures_dir.mkdir(parents=True, exist_ok=True)

fig_a_schwefel_2d = plot_final_value_histogram(
    schwefel_runs_2d,
    function_label="Schwefel",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_a_schwefel_2d_path = schwefel_figures_dir / "schwefel_figura_a_histograma_solucion_final_2d.png"
fig_a_schwefel_2d_path = save_figure(fig_a_schwefel_2d, fig_a_schwefel_2d_path)
plt.show()
fig_a_schwefel_2d_path

fig_b_schwefel_2d = plot_evaluations_histogram(
    schwefel_runs_2d,
    function_label="Schwefel",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_b_schwefel_2d_path = schwefel_figures_dir / "schwefel_figura_b_histograma_evaluaciones_2d.png"
fig_b_schwefel_2d_path = save_figure(fig_b_schwefel_2d, fig_b_schwefel_2d_path)
plt.show()
fig_b_schwefel_2d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/schwefel_figura_b_histograma_evaluaciones_2d.png')

Histogramas por tamano de muestra para Schwefel 3D

Se replica el mismo formato para Schwefel 3D, de modo que la comparacion con 2D y entre tamanos de muestra sea directa.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

schwefel_runs_3d = prepare_function_runs(runs_df, run_files, "schwefel", 3)
sample_sizes = [100, 500, 1000]
schwefel_figures_dir = DATA_DIR / "figuras"
schwefel_figures_dir.mkdir(parents=True, exist_ok=True)

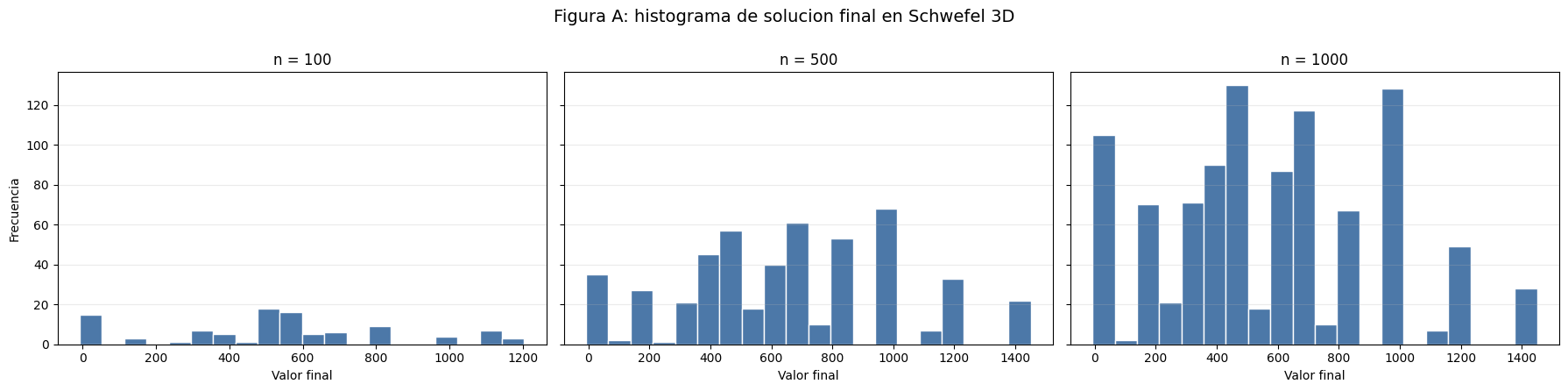

fig_a_schwefel_3d = plot_final_value_histogram(
    schwefel_runs_3d,
    function_label="Schwefel",
    dimension_label="3D",
    sample_sizes=sample_sizes,
)
fig_a_schwefel_3d_path = schwefel_figures_dir / "schwefel_figura_a_histograma_solucion_final_3d.png"
fig_a_schwefel_3d_path = save_figure(fig_a_schwefel_3d, fig_a_schwefel_3d_path)
plt.show()
fig_a_schwefel_3d_path

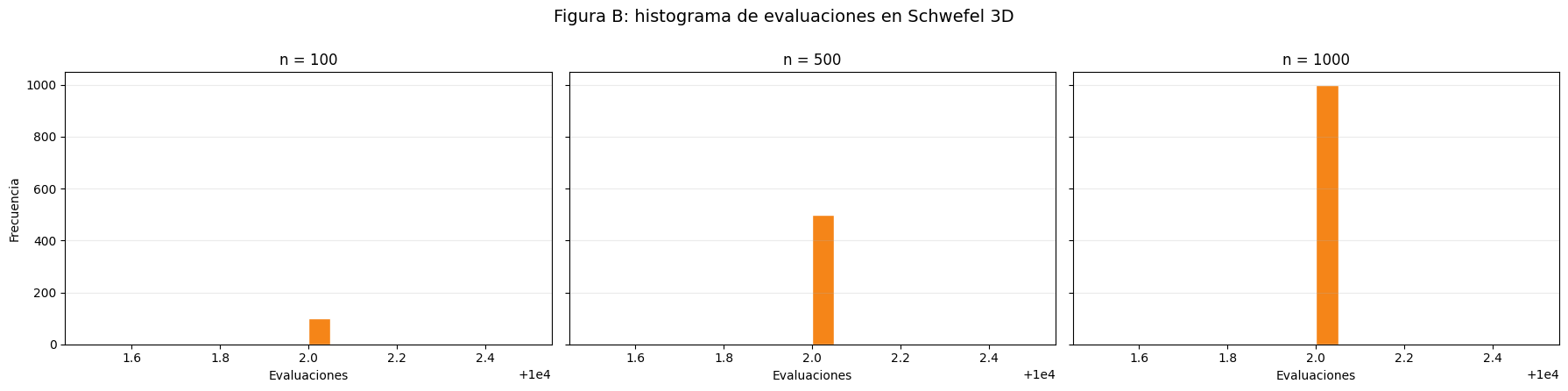

fig_b_schwefel_3d = plot_evaluations_histogram(
    schwefel_runs_3d,
    function_label="Schwefel",
    dimension_label="3D",
    sample_sizes=sample_sizes,
)
fig_b_schwefel_3d_path = schwefel_figures_dir / "schwefel_figura_b_histograma_evaluaciones_3d.png"
fig_b_schwefel_3d_path = save_figure(fig_b_schwefel_3d, fig_b_schwefel_3d_path)
plt.show()
fig_b_schwefel_3d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/schwefel_figura_b_histograma_evaluaciones_3d.png')

Tabla resumen de Schwefel 2D

La tabla siguiente resume Mejor valor, Peor valor, Promedio, Desviacion estandar y Promedio de evaluaciones para Schwefel 2D.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_schwefel_2d = build_summary_table(
    summary_df,
    "schwefel",
    2,
    dimension_label="2D",
    function_label="Schwefel",
)
tabla_resumen_schwefel_2d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Schwefel	2D	100	-15.320704	985.872489	369.838489	254.486316	10002.0
1	Schwefel	2D	500	-15.320704	1225.634336	430.805149	317.567768	10002.0
2	Schwefel	2D	1000	-15.320704	1225.634336	376.585731	291.548457	10002.0

Tabla resumen de Schwefel 3D

Se mantiene la misma tabla resumen para Schwefel 3D, facilitando una comparacion directa con el caso bidimensional.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_schwefel_3d = build_summary_table(
    summary_df,
    "schwefel",
    3,
    dimension_label="3D",
    function_label="Schwefel",
)
tabla_resumen_schwefel_3d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Schwefel	3D	100	-7.734811	1203.495313	538.472189	325.662981	10002.0
1	Schwefel	3D	500	-7.734811	1450.156384	650.606775	354.563288	10002.0
2	Schwefel	3D	1000	-7.734811	1450.156384	565.924273	351.705855	10002.0

Interpretacion de resultados para Schwefel

En Schwefel, el descenso por gradiente muestra una convergencia util pero poco robusta. El algoritmo logra alcanzar soluciones relativamente buenas en el mejor caso, con valores negativos tanto en 2D (-15.320704) como en 3D (-7.734811), lo que indica que si puede acercarse a regiones favorables de la funcion. Sin embargo, esa convergencia no es consistente entre corridas, porque los peores valores siguen siendo muy altos y los promedios permanecen lejos del mejor resultado observado.

La dispersion de los resultados es alta en ambas dimensiones. En 2D, los promedios oscilan entre 369.84 y 430.81, con desviaciones estandar entre 254.49 y 317.57. En 3D, la situacion es aun mas exigente: los promedios suben a un rango aproximado entre 538.47 y 650.61, y la desviacion estandar se mantiene elevada, entre 325.66 y 354.56. Esto sugiere una sensibilidad importante al punto inicial y una mayor dificultad del metodo para estabilizarse cuando la funcion se evalua en tres dimensiones.

Desde el punto de vista del costo computacional, el comportamiento es alto y completamente estable, ya que el promedio de evaluaciones es 10002.0 en todos los escenarios. Eso indica que, en la practica, casi todas las corridas llegan al limite de iteraciones configurado, en lugar de detenerse antes por una convergencia clara. Al aumentar el numero de corridas de 100 a 500 y 1000, no disminuye el costo por corrida, pero si se obtiene una estimacion mas estable del comportamiento global. En conjunto, Schwefel 2D presenta mejores promedios y menor dispersion que Schwefel 3D, por lo que el paso a 3D empeora la calidad promedio de las soluciones y refuerza la idea de que esta funcion resulta mas dificil para el descenso por gradiente.

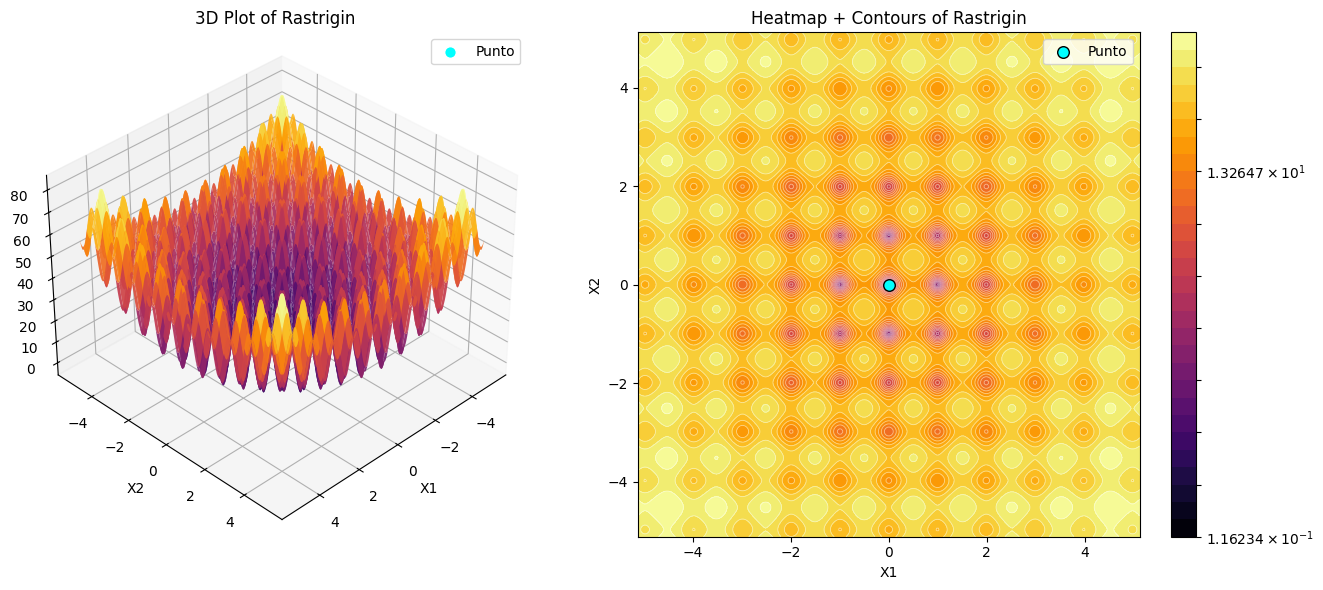

3.3 Rastrigin

La funcion de Rastrigin permite observar el efecto de una superficie multimodal sobre el descenso por gradiente, especialmente por la presencia de muchos minimos locales.

Aqui se resume su comportamiento en 2D y 3D para = 100,500y1000`, usando el mismo esquema de figuras y tablas del resto del analisis.

Ver codigo

cfg = FUNCTION_VISUAL_CONFIGS["rastrigin"]
if cfg["active_in_data"]:
    plot_function_course_style(
        cfg["function"],
        cfg["x1_range"],
        cfg["x2_range"],
        title=cfg["display_name"],
        x1_point=cfg["point"][0],
        x2_point=cfg["point"][1],
        output_path=FIGURES_DIR / "rastrigin_mapa_calor_y_superficie.png",
    )
else:
    print(f"{cfg['display_name']} queda pendiente hasta que se generen sus datos experimentales.")

Resultados de Rastrigin

A continuacion se organiza el analisis experimental de Rastrigin con el mismo esquema usado en Rosenbrock, separando calidad de solucion, costo computacional y tablas resumen.

histogramas de valor_final para medir cercania al optimo
histogramas de evaluaciones para medir costo computacional
tablas resumen para comparar comportamiento entre tamanos de muestra

Histogramas por tamano de muestra para Rastrigin 2D

Para Rastrigin 2D se muestran histogramas de valor_final y evaluaciones para = 100,500y1000`, manteniendo el mismo criterio visual del resto del reporte.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

rastrigin_runs_2d = prepare_function_runs(runs_df, run_files, "rastrigin", 2)
sample_sizes = [100, 500, 1000]
rastrigin_figures_dir = DATA_DIR / "figuras"
rastrigin_figures_dir.mkdir(parents=True, exist_ok=True)

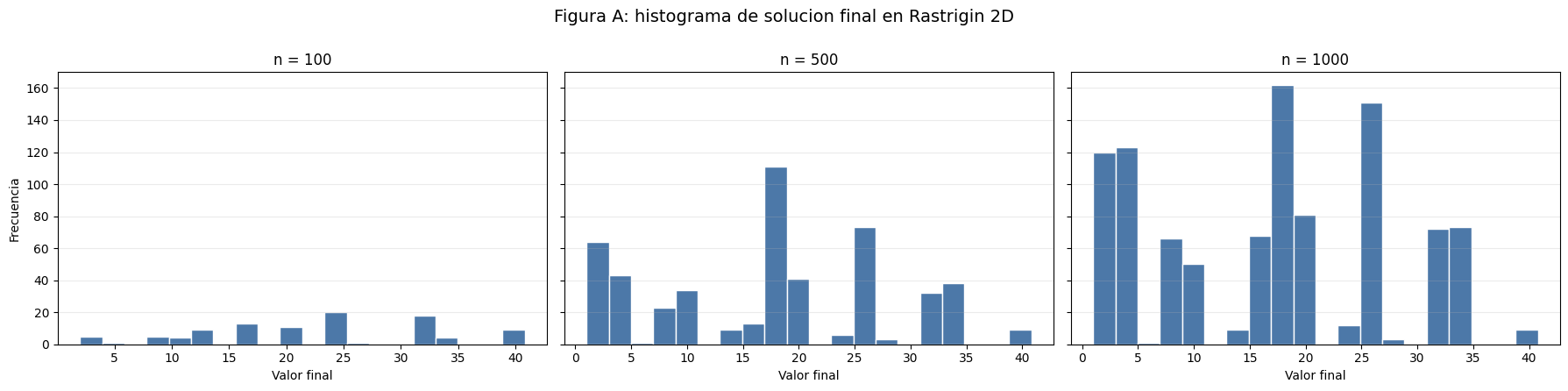

fig_a_rastrigin_2d = plot_final_value_histogram(
    rastrigin_runs_2d,
    function_label="Rastrigin",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_a_rastrigin_2d_path = rastrigin_figures_dir / "rastrigin_figura_a_histograma_solucion_final_2d.png"
fig_a_rastrigin_2d_path = save_figure(fig_a_rastrigin_2d, fig_a_rastrigin_2d_path)
plt.show()
fig_a_rastrigin_2d_path

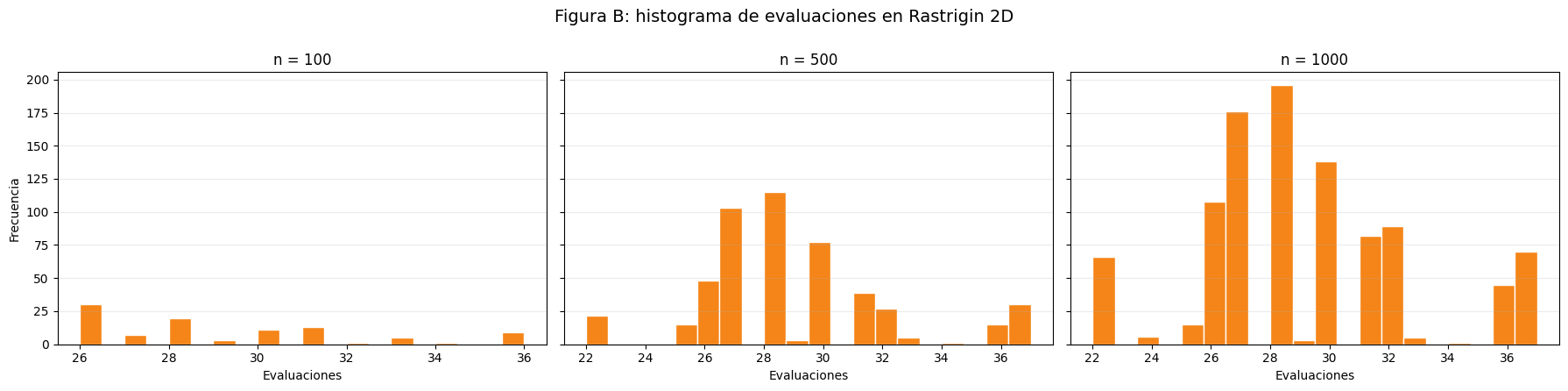

fig_b_rastrigin_2d = plot_evaluations_histogram(
    rastrigin_runs_2d,
    function_label="Rastrigin",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_b_rastrigin_2d_path = rastrigin_figures_dir / "rastrigin_figura_b_histograma_evaluaciones_2d.png"
fig_b_rastrigin_2d_path = save_figure(fig_b_rastrigin_2d, fig_b_rastrigin_2d_path)
plt.show()
fig_b_rastrigin_2d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/rastrigin_figura_b_histograma_evaluaciones_2d.png')

Histogramas por tamano de muestra para Rastrigin 3D

Se replica el mismo formato para Rastrigin 3D, de modo que la comparacion con 2D y entre tamanos de muestra sea directa.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

rastrigin_runs_3d = prepare_function_runs(runs_df, run_files, "rastrigin", 3)
sample_sizes = [100, 500, 1000]
rastrigin_figures_dir = DATA_DIR / "figuras"
rastrigin_figures_dir.mkdir(parents=True, exist_ok=True)

fig_a_rastrigin_3d = plot_final_value_histogram(
    rastrigin_runs_3d,
    function_label="Rastrigin",
    dimension_label="3D",
    sample_sizes=sample_sizes,
)

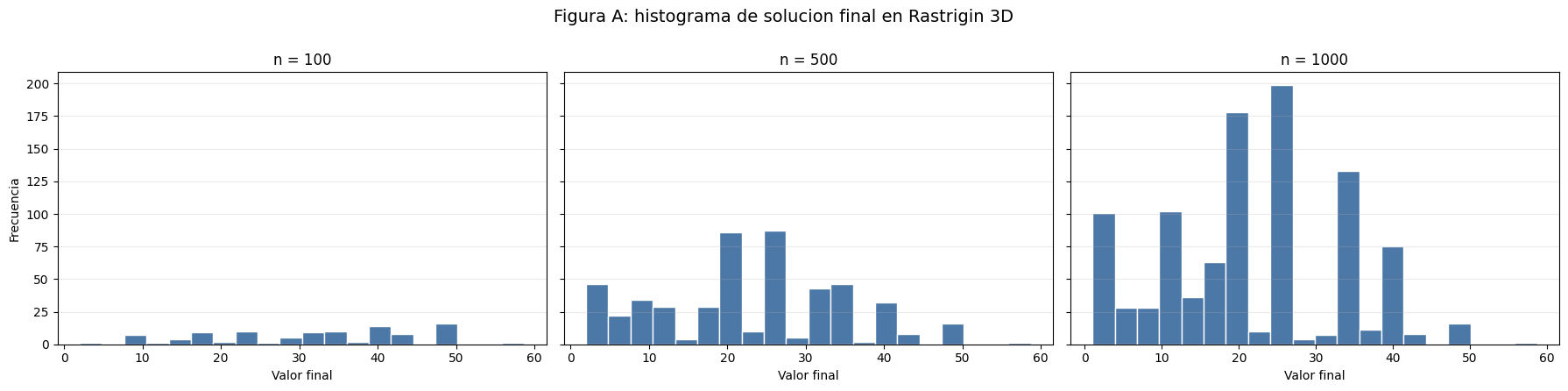

fig_a_rastrigin_3d_path = rastrigin_figures_dir / "rastrigin_figura_a_histograma_solucion_final_3d.png"
fig_a_rastrigin_3d_path = save_figure(fig_a_rastrigin_3d, fig_a_rastrigin_3d_path)
plt.show()
fig_a_rastrigin_3d_path

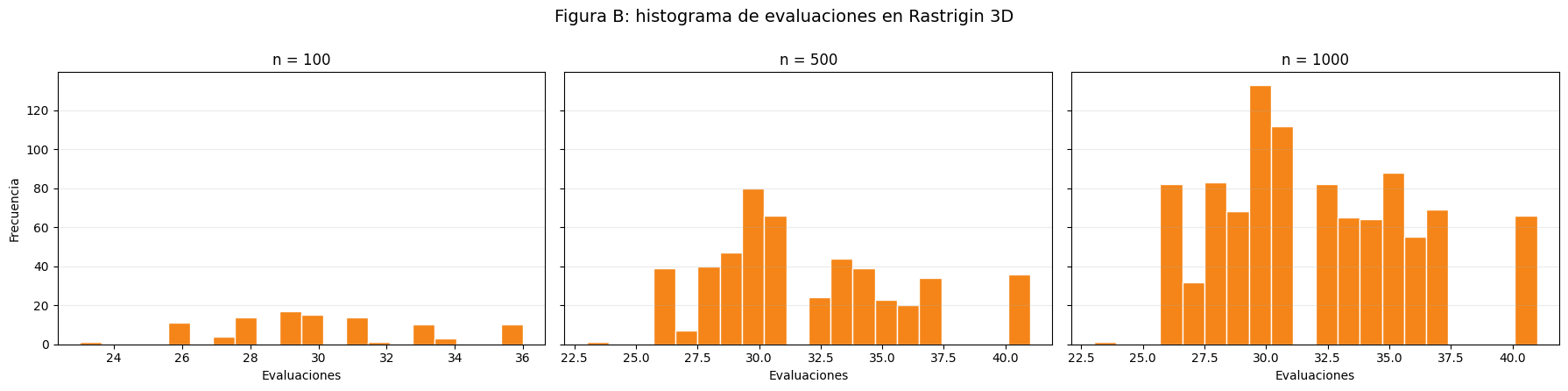

fig_b_rastrigin_3d = plot_evaluations_histogram(
    rastrigin_runs_3d,
    function_label="Rastrigin",
    dimension_label="3D",
    sample_sizes=sample_sizes,
)
fig_b_rastrigin_3d_path = rastrigin_figures_dir / "rastrigin_figura_b_histograma_evaluaciones_3d.png"
fig_b_rastrigin_3d_path = save_figure(fig_b_rastrigin_3d, fig_b_rastrigin_3d_path)
plt.show()
fig_b_rastrigin_3d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/rastrigin_figura_b_histograma_evaluaciones_3d.png')

Tabla resumen de Rastrigin 2D

La tabla siguiente resume Mejor valor, Peor valor, Promedio, Desviacion estandar y Promedio de evaluaciones para Rastrigin 2D.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_rastrigin_2d = build_summary_table(
    summary_df,
    "rastrigin",
    2,
    dimension_label="2D",
    function_label="Rastrigin",
)
tabla_resumen_rastrigin_2d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Rastrigin	2D	100	1.989918	40.792967	22.446131	10.328634	29.040
1	Rastrigin	2D	500	0.994959	40.792967	17.043546	10.538270	28.854
2	Rastrigin	2D	1000	0.994959	40.792967	16.481399	10.576092	29.045

Tabla resumen de Rastrigin 3D

Se mantiene la misma tabla resumen para Rastrigin 3D, facilitando una comparacion directa con el caso bidimensional.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_rastrigin_3d = build_summary_table(
    summary_df,
    "rastrigin",
    3,
    dimension_label="3D",
    function_label="Rastrigin",
)
tabla_resumen_rastrigin_3d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Rastrigin	3D	100	1.989918	58.702047	31.947931	13.037185	30.100
1	Rastrigin	3D	500	1.989918	58.702047	22.706825	12.308730	31.920
2	Rastrigin	3D	1000	0.994959	58.702047	21.551687	11.735034	32.041

Interpretacion de resultados para Rastrigin

En Rastrigin, el descenso por gradiente muestra una convergencia parcial y dependiente del punto inicial. El algoritmo logra encontrar soluciones relativamente cercanas al optimo en el mejor caso, con valores de 0.994959 en 2D y 3D, e incluso un valor de 1.989918 en los escenarios menos favorables. Esto indica que el metodo puede acercarse a minimos bajos de la funcion, pero no de manera sistematica al optimo global, algo esperable en una superficie multimodal como Rastrigin.

La dispersion de resultados es moderada y persistente en ambas dimensiones. En 2D, los promedios bajan de 22.45 a 16.48 cuando se pasa de 100 a 1000 corridas, con desviaciones estandar cercanas a 10.3 y 10.6. En 3D, los promedios son peores, entre 31.95 y 21.55, y las desviaciones estandar tambien son mayores, entre 11.74 y 13.04. En conjunto, esto sugiere que el algoritmo mantiene una variabilidad importante entre corridas y que el aumento de dimension hace mas dificil encontrar regiones tan favorables como en el caso bidimensional.

En cuanto al costo computacional, el comportamiento es bajo y muy estable comparado con funciones como Schwefel o Rosenbrock. El promedio de evaluaciones se mantiene alrededor de 29 en 2D y de 30 a 32 en 3D, lo que sugiere una convergencia o detencion temprana mucho mas rapida. Al aumentar el numero de corridas, se observa una mejora en los promedios, especialmente en 2D, y una ligera reduccion de la dispersion en 3D. En conjunto, Rastrigin 2D presenta mejores soluciones promedio y menor costo que Rastrigin 3D, mientras que 3D conserva el mismo mejor caso final, pero con peores promedios y una variabilidad algo mayor.

3.4 Griewank

La funcion de Griewank se analiza como otra superficie multimodal, util para comparar que tanto cambia la estabilidad del metodo cuando el paisaje presenta oscilaciones y multiples zonas de atraccion.

En esta seccion se revisan los resultados en 2D y 3D, siempre con = 100,500y1000` corridas independientes.

Ver codigo

cfg = FUNCTION_VISUAL_CONFIGS["griewank"]
if cfg["active_in_data"]:

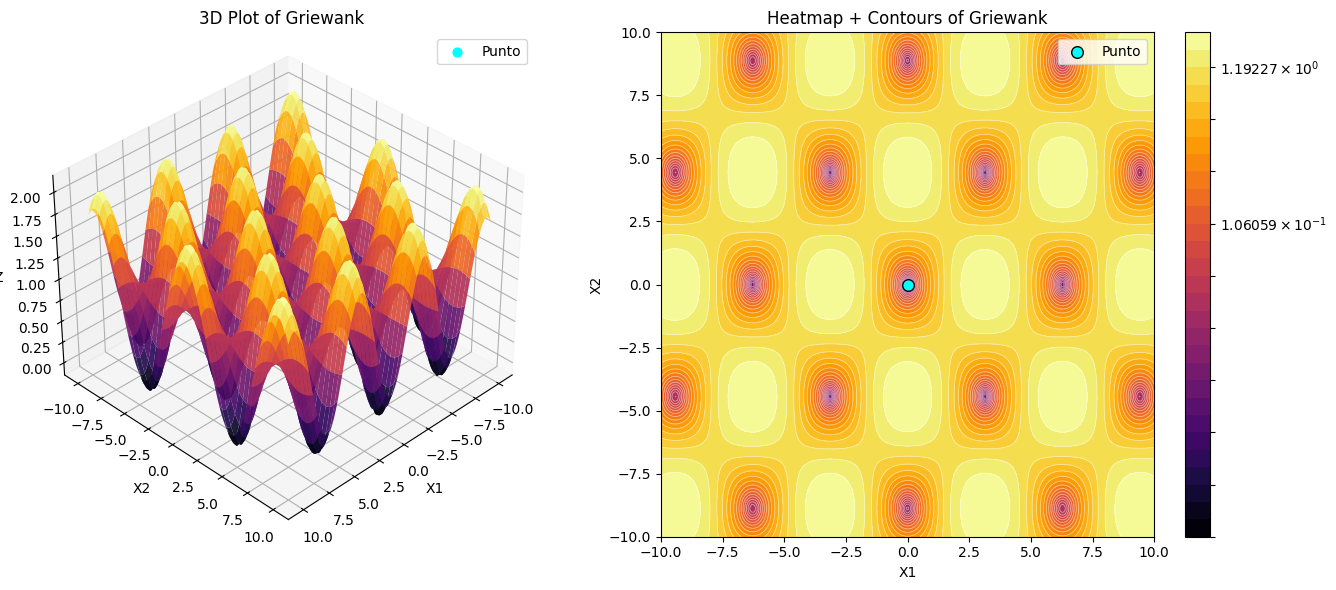

    plot_function_course_style(
        cfg["function"],
        cfg["x1_range"],
        cfg["x2_range"],
        title=cfg["display_name"],
        x1_point=cfg["point"][0],
        x2_point=cfg["point"][1],
        output_path=FIGURES_DIR / "griewank_mapa_calor_y_superficie.png",
    )
else:
    print(f"{cfg['display_name']} queda pendiente hasta que se generen sus datos experimentales.")

Resultados de Griewank

A continuacion se organiza el analisis experimental de Griewank con el mismo esquema usado en Rosenbrock, separando calidad de solucion, costo computacional y tablas resumen.

histogramas de valor_final para medir cercania al optimo
histogramas de evaluaciones para medir costo computacional
tablas resumen para comparar comportamiento entre tamanos de muestra

Histogramas por tamano de muestra para Griewank 2D

Para Griewank 2D se muestran histogramas de valor_final y evaluaciones para = 100,500y1000`, manteniendo el mismo criterio visual del resto del reporte.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

griewank_runs_2d = prepare_function_runs(runs_df, run_files, "griewank", 2)
sample_sizes = [100, 500, 1000]
griewank_figures_dir = DATA_DIR / "figuras"
griewank_figures_dir.mkdir(parents=True, exist_ok=True)

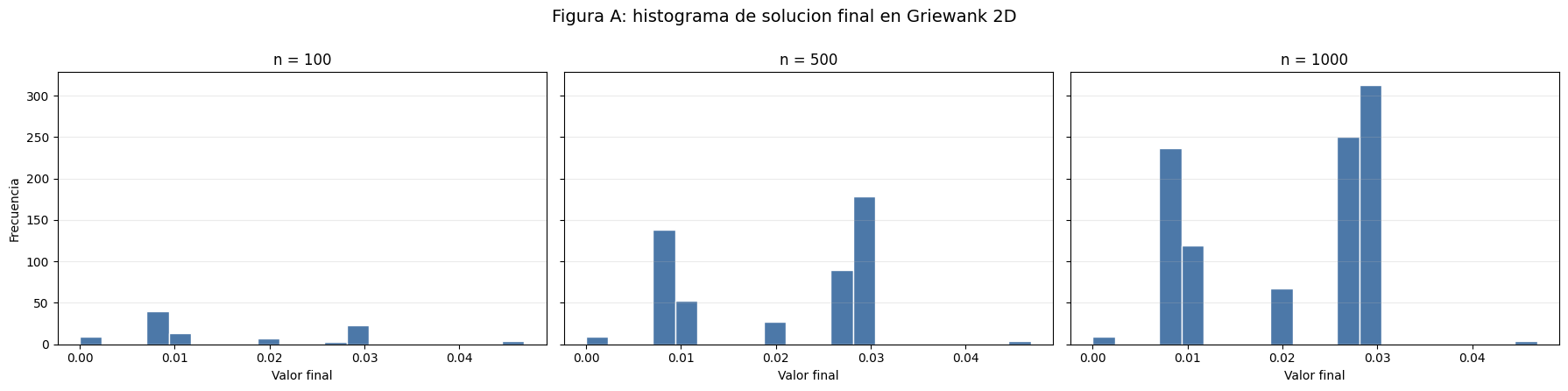

fig_a_griewank_2d = plot_final_value_histogram(
    griewank_runs_2d,
    function_label="Griewank",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_a_griewank_2d_path = griewank_figures_dir / "griewank_figura_a_histograma_solucion_final_2d.png"
fig_a_griewank_2d_path = save_figure(fig_a_griewank_2d, fig_a_griewank_2d_path)
plt.show()
fig_a_griewank_2d_path

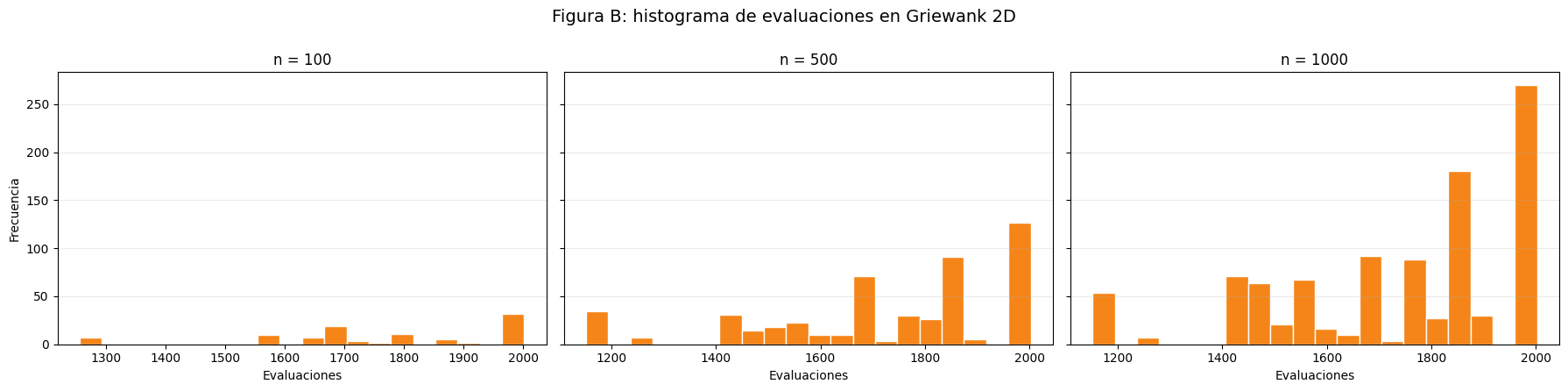

fig_b_griewank_2d = plot_evaluations_histogram(
    griewank_runs_2d,
    function_label="Griewank",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_b_griewank_2d_path = griewank_figures_dir / "griewank_figura_b_histograma_evaluaciones_2d.png"
fig_b_griewank_2d_path = save_figure(fig_b_griewank_2d, fig_b_griewank_2d_path)
plt.show()
fig_b_griewank_2d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/griewank_figura_b_histograma_evaluaciones_2d.png')

Histogramas por tamano de muestra para Griewank 3D

Se replica el mismo formato para Griewank 3D, de modo que la comparacion con 2D y entre tamanos de muestra sea directa.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

griewank_runs_3d = prepare_function_runs(runs_df, run_files, "griewank", 3)
sample_sizes = [100, 500, 1000]
griewank_figures_dir = DATA_DIR / "figuras"
griewank_figures_dir.mkdir(parents=True, exist_ok=True)

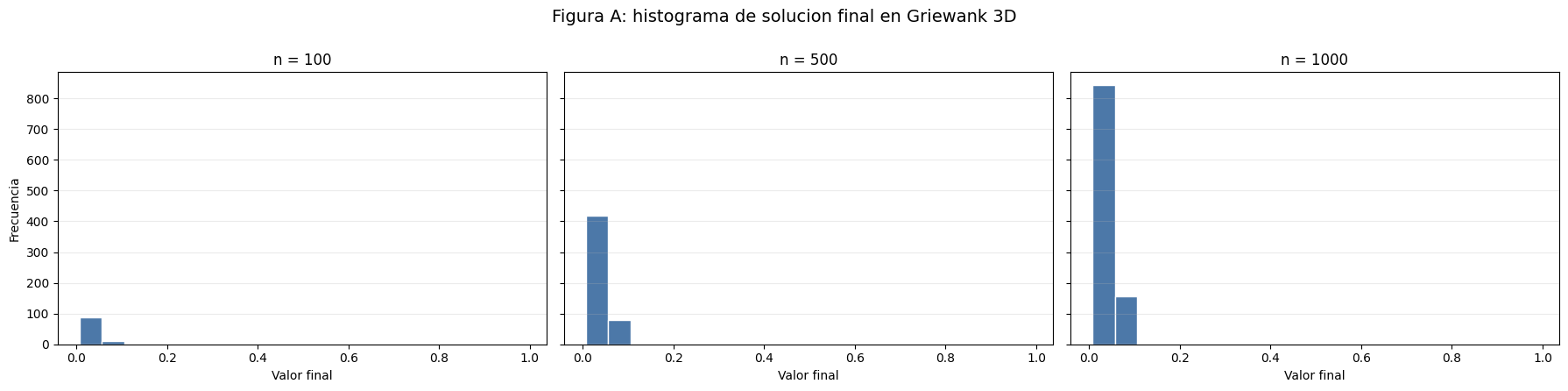

fig_a_griewank_3d = plot_final_value_histogram(
    griewank_runs_3d,
    function_label="Griewank",
    dimension_label="3D",
    sample_sizes=sample_sizes,
)
fig_a_griewank_3d_path = griewank_figures_dir / "griewank_figura_a_histograma_solucion_final_3d.png"
fig_a_griewank_3d_path = save_figure(fig_a_griewank_3d, fig_a_griewank_3d_path)
plt.show()
fig_a_griewank_3d_path

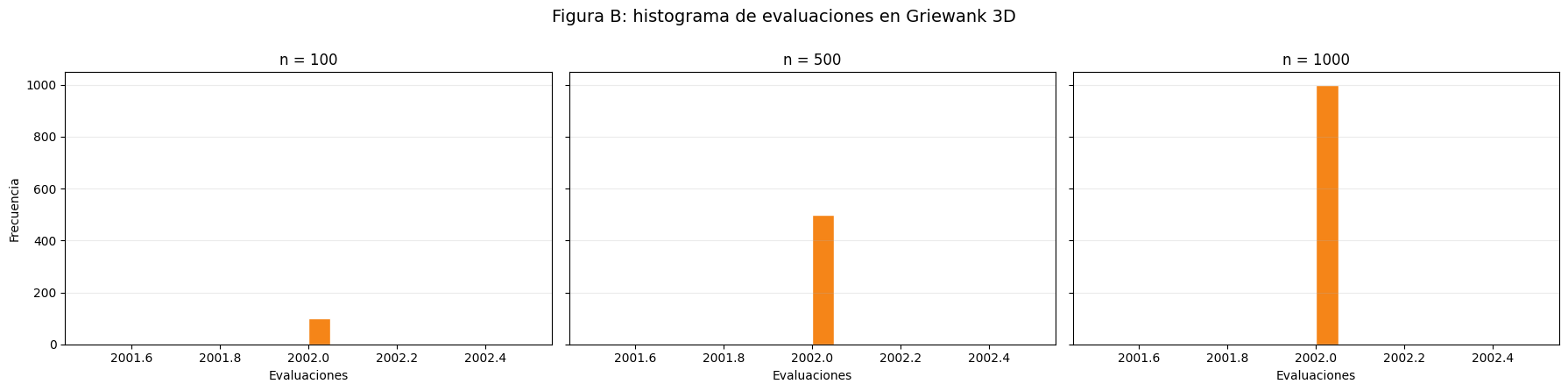

fig_b_griewank_3d = plot_evaluations_histogram(
    griewank_runs_3d,
    function_label="Griewank",
    dimension_label="3D",
    sample_sizes=sample_sizes,
)
fig_b_griewank_3d_path = griewank_figures_dir / "griewank_figura_b_histograma_evaluaciones_3d.png"
fig_b_griewank_3d_path = save_figure(fig_b_griewank_3d, fig_b_griewank_3d_path)
plt.show()
fig_b_griewank_3d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/griewank_figura_b_histograma_evaluaciones_3d.png')

Tabla resumen de Griewank 2D

La tabla siguiente resume Mejor valor, Peor valor, Promedio, Desviacion estandar y Promedio de evaluaciones para Griewank 2D.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_griewank_2d = build_summary_table(
    summary_df,
    "griewank",
    2,
    dimension_label="2D",
    function_label="Griewank",
)
tabla_resumen_griewank_2d

	Funcion	Dimension	Corridas	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Griewank	2D	100	0.046835	0.015507	0.012164	1766.940
1	Griewank	2D	500	0.046835	0.020020	0.010502	1732.034
2	Griewank	2D	1000	0.046835	0.020516	0.009895	1741.053

Tabla resumen de Griewank 3D

Se mantiene la misma tabla resumen para Griewank 3D, facilitando una comparacion directa con el caso bidimensional.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_griewank_3d = build_summary_table(
    summary_df,
    "griewank",
    3,
    dimension_label="3D",
    function_label="Griewank",
)
tabla_resumen_griewank_3d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Griewank	3D	100	0.007399	0.987636	0.037499	0.096662	2002.0
1	Griewank	3D	500	0.007399	0.987636	0.035174	0.044538	2002.0
2	Griewank	3D	1000	0.007399	0.987636	0.034752	0.032460	2002.0

Interpretacion de resultados para Griewank

En Griewank, el descenso por gradiente muestra una convergencia claramente mas adecuada que en funciones como Schwefel o Rastrigin. En 2D, el mejor valor alcanza exactamente 0.0, y en 3D llega a 0.007399, lo que indica que el algoritmo encuentra soluciones muy cercanas al optimo global en ambos casos. Ademas, los promedios se mantienen muy bajos, especialmente en 2D, donde oscilan entre 0.0155 y 0.0205, mientras que en 3D permanecen entre 0.0348 y 0.0375.

La dispersion general es baja, aunque con una diferencia importante entre dimensiones. En 2D, la desviacion estandar se mantiene alrededor de 0.01, lo que sugiere resultados bastante consistentes entre corridas. En 3D, la dispersion es mayor para n = 100 (0.0967), pero disminuye con claridad al pasar a 500 y 1000 corridas, donde baja a 0.0445 y 0.0325. Esto muestra que el metodo sigue siendo estable, pero que la dimension adicional introduce una variabilidad inicial mas alta que luego se compensa al aumentar el tamano de muestra.

En cuanto al costo computacional, el comportamiento es intermedio y muy estable. En 2D, el promedio de evaluaciones se mueve cerca de 1732 a 1767, mientras que en 3D queda fijo en 2002.0, lo que sugiere nuevamente una fuerte influencia del criterio de parada configurado. Al aumentar el numero de corridas, el promedio en 3D mejora levemente y la dispersion disminuye, mientras que en 2D los resultados ya eran muy buenos desde el inicio y cambian poco. En conjunto, Griewank 2D ofrece mejores valores promedio y menor dispersion que Griewank 3D, aunque en ambas dimensiones el metodo logra converger a soluciones cercanas al optimo con bastante regularidad.

3.5 Goldstein-Price

Goldstein-Price se presenta en su formulacion bidimensional clasica, por lo que el analisis se concentra en 2D y en la distribucion de resultados obtenidos por el descenso por gradiente.

Se conserva el mismo formato de histogramas y tabla resumen para mantener consistencia con las otras funciones del reporte.

Ver codigo

cfg = FUNCTION_VISUAL_CONFIGS["goldstein_price"]
if cfg["active_in_data"]:
    plot_function_course_style(
        cfg["function"],
        cfg["x1_range"],
        cfg["x2_range"],
        title=cfg["display_name"],
        x1_point=cfg["point"][0],
        x2_point=cfg["point"][1],
        output_path=FIGURES_DIR / "goldstein_price_mapa_calor_y_superficie.png",
    )
else:
    print(f"{cfg['display_name']} queda pendiente hasta que se generen sus datos experimentales.")

Resultados de Goldstein-Price

A continuacion se organiza el analisis experimental de Goldstein-Price con el mismo esquema usado en Rosenbrock, separando calidad de solucion, costo computacional y tablas resumen.

histogramas de valor_final para medir cercania al optimo
histogramas de evaluaciones para medir costo computacional
tablas resumen para comparar comportamiento entre tamanos de muestra

Histogramas por tamano de muestra para Goldstein-Price 2D

Para Goldstein-Price 2D se muestran histogramas de valor_final y evaluaciones para = 100,500y1000`, manteniendo el mismo criterio visual del resto del reporte.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

goldstein_price_runs_2d = prepare_function_runs(runs_df, run_files, "goldstein_price", 2)
sample_sizes = [100, 500, 1000]
goldstein_price_figures_dir = DATA_DIR / "figuras"
goldstein_price_figures_dir.mkdir(parents=True, exist_ok=True)

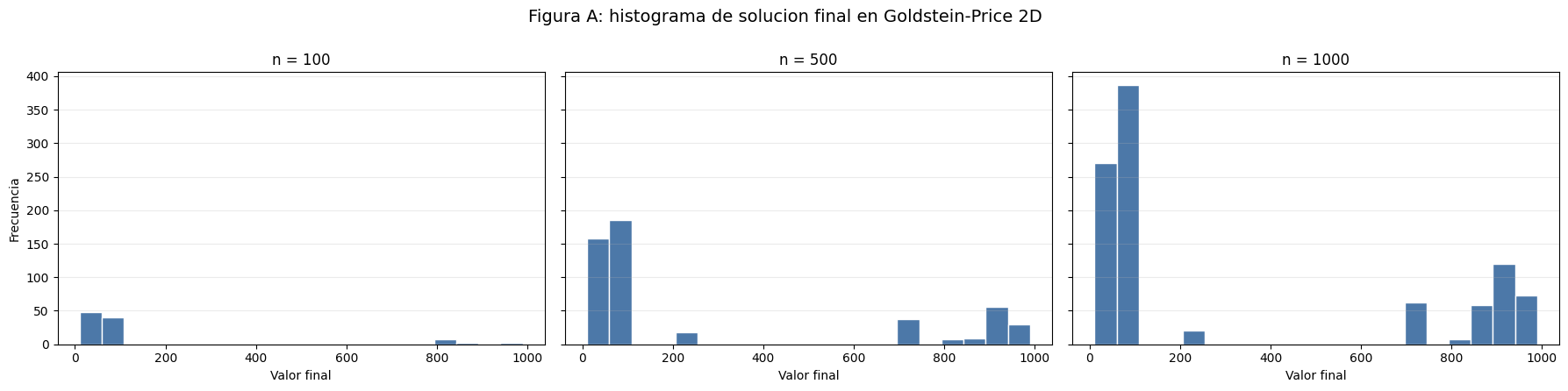

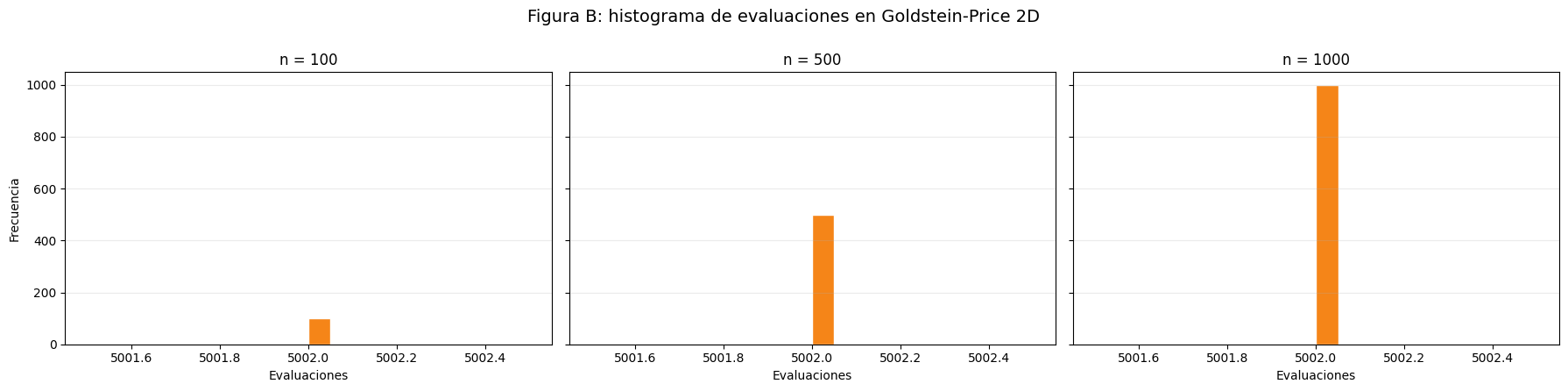

fig_a_goldstein_price_2d = plot_final_value_histogram(
    goldstein_price_runs_2d,
    function_label="Goldstein-Price",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_a_goldstein_price_2d_path = goldstein_price_figures_dir / "goldstein_price_figura_a_histograma_solucion_final_2d.png"
fig_a_goldstein_price_2d_path = save_figure(fig_a_goldstein_price_2d, fig_a_goldstein_price_2d_path)
plt.show()
fig_a_goldstein_price_2d_path

fig_b_goldstein_price_2d = plot_evaluations_histogram(
    goldstein_price_runs_2d,
    function_label="Goldstein-Price",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_b_goldstein_price_2d_path = goldstein_price_figures_dir / "goldstein_price_figura_b_histograma_evaluaciones_2d.png"
fig_b_goldstein_price_2d_path = save_figure(fig_b_goldstein_price_2d, fig_b_goldstein_price_2d_path)
plt.show()
fig_b_goldstein_price_2d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/goldstein_price_figura_b_histograma_evaluaciones_2d.png')

Tabla resumen de Goldstein-Price 2D

La tabla siguiente resume Mejor valor, Peor valor, Promedio, Desviacion estandar y Promedio de evaluaciones para Goldstein-Price 2D.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_goldstein_price_2d = build_summary_table(
    summary_df,
    "goldstein_price",
    2,
    dimension_label="2D",
    function_label="Goldstein-Price",
)
tabla_resumen_goldstein_price_2d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Goldstein-Price	2D	100	10.492143	988.649509	148.951757	264.292727	5002.0
1	Goldstein-Price	2D	500	10.492143	989.718375	288.418848	361.561268	5002.0
2	Goldstein-Price	2D	1000	10.492143	989.718375	328.077633	382.519685	5002.0

Interpretacion de resultados para Goldstein-Price

En Goldstein-Price 2D, el descenso por gradiente muestra una convergencia limitada e inestable. Aunque el mejor valor encontrado es 10.492143 en los tres tamanos de muestra, este resultado sigue lejos del optimo ideal de la funcion, y ademas convive con peores valores muy altos, cercanos a 989. Esto sugiere que el metodo logra acercarse a regiones buenas en algunas corridas, pero no mantiene ese comportamiento de forma consistente.

La dispersion de los resultados es claramente alta. La desviacion estandar pasa de 264.29 para n = 100 a 382.52 para n = 1000, y el promedio del valor final tambien empeora al aumentar el numero de corridas, subiendo de 148.95 a 328.08. En otras palabras, al ampliar la muestra no se observa una estabilizacion alrededor de soluciones cercanas al minimo, sino una mayor evidencia de que muchas corridas terminan en puntos de baja calidad. Esto indica que la funcion presenta una topografia dificil para el descenso por gradiente, probablemente por la presencia de multiples regiones atractoras y cambios bruscos en la superficie.

Desde el punto de vista computacional, el costo es alto y completamente fijo, ya que el promedio de evaluaciones se mantiene en 5002.0 para 100, 500 y 1000 corridas. Esto sugiere que el algoritmo esta llegando sistematicamente al limite de iteraciones configurado, en lugar de detenerse por un criterio de convergencia mas informativo. Como Goldstein-Price en este trabajo solo se analiza en 2D, no hay comparacion directa con 3D; sin embargo, aun en su version bidimensional el comportamiento ya evidencia que esta funcion es mucho mas dificil para el metodo que otras como Rosenbrock o Griewank.

3.6 Six-Hump Camel

La funcion Six-Hump Camel tambien se estudia en su version 2D, ya que esa es la forma canonica usada en este trabajo y la mas adecuada para contrastar sensibilidad a condiciones iniciales.

A continuacion se organiza su salida experimental con el mismo formato usado para las funciones anteriores.

Ver codigo

cfg = FUNCTION_VISUAL_CONFIGS["six_hump_camel"]
if cfg["active_in_data"]:
    plot_function_course_style(
        cfg["function"],
        cfg["x1_range"],
        cfg["x2_range"],
        title=cfg["display_name"],
        x1_point=cfg["point"][0],
        x2_point=cfg["point"][1],
        output_path=FIGURES_DIR / "six_hump_camel_mapa_calor_y_superficie.png",
    )
else:
    print(f"{cfg['display_name']} queda pendiente hasta que se generen sus datos experimentales.")

c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\gradiente\plot_utils.py:111: UserWarning: Log scale: values of z <= 0 have been masked
  heat = ax2.contourf(X1, X2, Z, levels=levels, cmap=cmap, norm=LogNorm(vmin=z_min, vmax=z_max))

Resultados de Six-Hump Camel

A continuacion se organiza el analisis experimental de Six-Hump Camel con el mismo esquema usado en Rosenbrock, separando calidad de solucion, costo computacional y tablas resumen.

histogramas de valor_final para medir cercania al optimo
histogramas de evaluaciones para medir costo computacional
tablas resumen para comparar comportamiento entre tamanos de muestra

Histogramas por tamano de muestra para Six-Hump Camel 2D

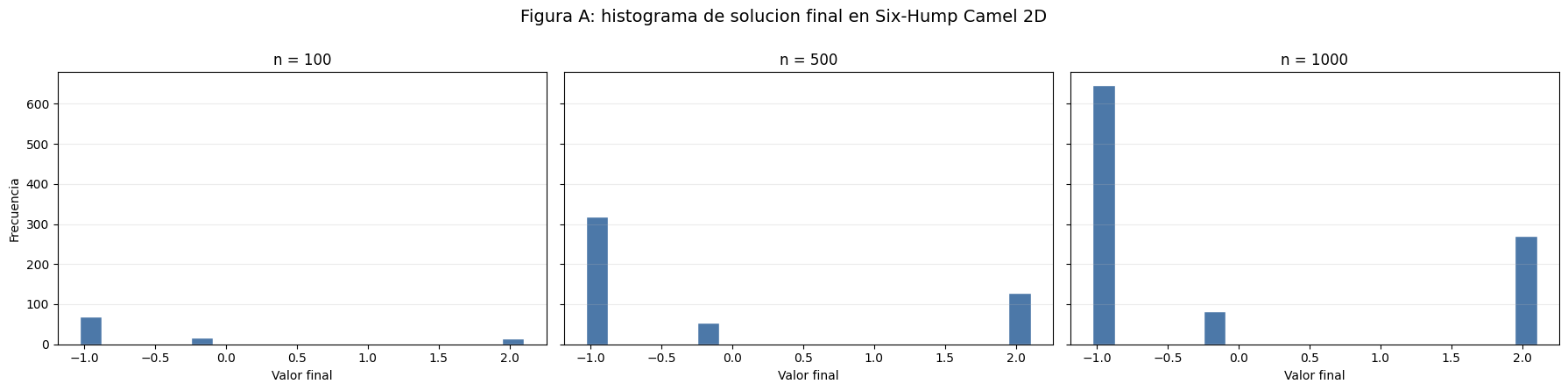

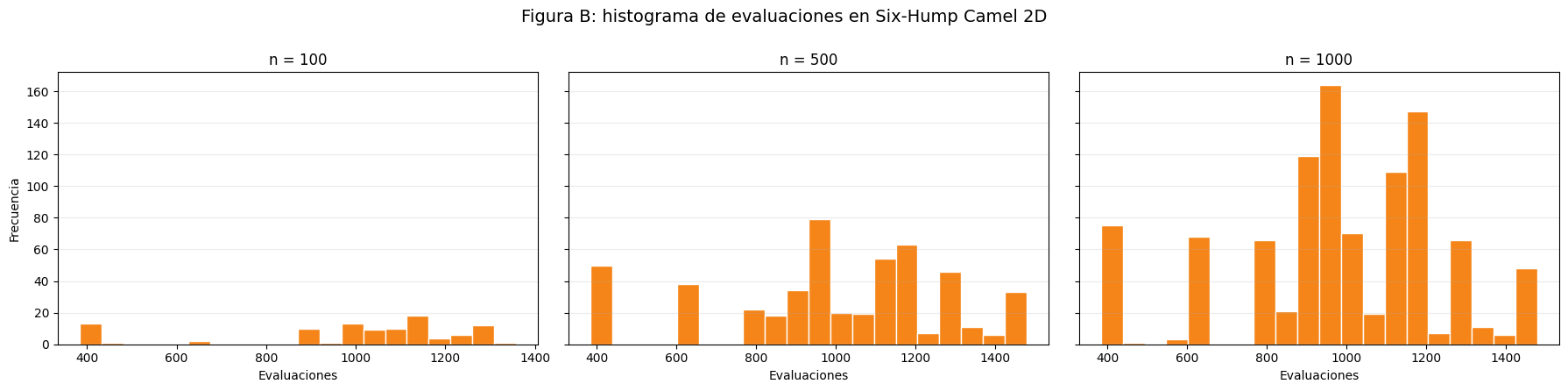

Para Six-Hump Camel 2D se muestran histogramas de valor_final y evaluaciones para = 100,500y1000`, manteniendo el mismo criterio visual del resto del reporte.

Ver codigo

import importlib
import plot_utils
import report_utils
importlib.reload(plot_utils)
importlib.reload(report_utils)
from plot_utils import plot_evaluations_histogram, plot_final_value_histogram
from report_utils import prepare_function_runs, save_figure

six_hump_camel_runs_2d = prepare_function_runs(runs_df, run_files, "six_hump_camel", 2)
sample_sizes = [100, 500, 1000]
six_hump_camel_figures_dir = DATA_DIR / "figuras"
six_hump_camel_figures_dir.mkdir(parents=True, exist_ok=True)

fig_a_six_hump_camel_2d = plot_final_value_histogram(
    six_hump_camel_runs_2d,
    function_label="Six-Hump Camel",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_a_six_hump_camel_2d_path = six_hump_camel_figures_dir / "six_hump_camel_figura_a_histograma_solucion_final_2d.png"
fig_a_six_hump_camel_2d_path = save_figure(fig_a_six_hump_camel_2d, fig_a_six_hump_camel_2d_path)
plt.show()
fig_a_six_hump_camel_2d_path

fig_b_six_hump_camel_2d = plot_evaluations_histogram(
    six_hump_camel_runs_2d,
    function_label="Six-Hump Camel",
    dimension_label="2D",
    sample_sizes=sample_sizes,
)
fig_b_six_hump_camel_2d_path = six_hump_camel_figures_dir / "six_hump_camel_figura_b_histograma_evaluaciones_2d.png"
fig_b_six_hump_camel_2d_path = save_figure(fig_b_six_hump_camel_2d, fig_b_six_hump_camel_2d_path)
plt.show()
fig_b_six_hump_camel_2d_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/gradiente/datos/figuras/six_hump_camel_figura_b_histograma_evaluaciones_2d.png')

Tabla resumen de Six-Hump Camel 2D

La tabla siguiente resume Mejor valor, Peor valor, Promedio, Desviacion estandar y Promedio de evaluaciones para Six-Hump Camel 2D.

Ver codigo

from report_utils import build_summary_table
tabla_resumen_six_hump_camel_2d = build_summary_table(
    summary_df,
    "six_hump_camel",
    2,
    dimension_label="2D",
    function_label="Six-Hump Camel",
)
tabla_resumen_six_hump_camel_2d

	Funcion	Dimension	Corridas	Mejor valor	Peor valor	Promedio	Desviacion estandar	Promedio de evaluaciones
0	Six-Hump Camel	2D	100	-1.031628	2.10425	-0.453857	1.075242	989.100
1	Six-Hump Camel	2D	500	-1.031628	2.10425	-0.136058	1.343751	996.392
2	Six-Hump Camel	2D	1000	-1.031628	2.10425	-0.114880	1.370816	986.337

Interpretacion de resultados para Six-Hump Camel

En Six-Hump Camel 2D, el descenso por gradiente muestra una convergencia parcialmente adecuada, aunque no completamente estable. El mejor valor encontrado es -1.031628 en los tres tamanos de muestra, lo cual indica que el metodo si logra llegar a soluciones muy cercanas al optimo global conocido de la funcion. Sin embargo, este buen resultado no representa a todas las corridas, ya que tambien aparecen valores finales claramente peores, con un peor caso de 2.10425.

La dispersion de los resultados es considerable. La desviacion estandar se mueve entre 1.0752 y 1.3708, y aunque el promedio del valor final mejora al pasar de -0.4539 en n = 100 a aproximadamente -0.115 en n = 1000, sigue quedando lejos del mejor minimo hallado. Esto sugiere que el algoritmo encuentra con cierta frecuencia soluciones aceptables, pero tambien cae en regiones menos favorables dependiendo del punto inicial o de la trayectoria seguida durante la optimizacion. En otras palabras, la funcion permite alcanzar el optimo, pero no de manera consistentemente robusta.

En cuanto al costo computacional, el comportamiento es moderado y relativamente estable, con un promedio de evaluaciones cercano a 990 en los tres casos (989.1, 996.4 y 986.3). Esto es mejor que funciones mas costosas como Goldstein-Price o Schwefel, aunque sigue mostrando que muchas corridas requieren una cantidad similar de trabajo para terminar. Como Six-Hump Camel en este proyecto solo se estudia en 2D, no hay comparacion con 3D; aun asi, puede concluirse que el metodo tiene capacidad para encontrar soluciones muy buenas en esta funcion, pero con una dispersion suficientemente alta como para no considerarlo totalmente confiable en todas las corridas.
