Analisis de resultados heuristicos

Este notebook consume los datos generados por generador_de_datos.ipynb y organiza la parte analitica de la entrega.

Objetivos de este notebook: - calcular medias, desviaciones y mejores/peores casos - comparar metodos por funcion y dimension - analizar costo en evaluaciones, no solo valor final - producir tablas y figuras listas para el reporte

Ver codigo
import json
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd

BASE_DIR = Path.cwd()
DATA_DIR = BASE_DIR / "datos"
FIGURES_DIR = DATA_DIR / "figuras"
MANIFEST_PATH = DATA_DIR / "manifest_heuristicos.json"

if not DATA_DIR.exists():
    raise FileNotFoundError("No se encontro la carpeta datos dentro de heuristicos.")

if not MANIFEST_PATH.exists():
    raise FileNotFoundError("No se encontro manifest_heuristicos.json. Ejecuta primero generador_de_datos.ipynb.")

FIGURES_DIR.mkdir(parents=True, exist_ok=True)

with MANIFEST_PATH.open("r", encoding="utf-8") as file:
    manifest = json.load(file)

manifest
{'modulo': 'heuristicos',
 'funciones': ['rosenbrock',
  'rastrigin',
  'schwefel',
  'griewank',
  'goldstein_price',
  'six_hump_camel'],
 'metodos': ['ea', 'pso', 'de'],
 'consumer_notebook': 'analisis_resultados.ipynb',
 'descripcion': 'Datos generados sin graficas ni animaciones.',
 'fecha_referencia': '2026-07-24',
 'filtros_ejecucion': {'selected_functions': None,
  'selected_dimensions': None,
  'selected_methods': None,
  'selected_n_corridas': None,
  'skip_existing_files': True},
 'directorios': {'datos_base': 'heuristicos/datos'},
 'organizacion_corridas': 'heuristicos/datos/<funcion>/<archivo>.json|csv',
 'organizacion_resumenes': 'heuristicos/datos/<funcion>/resumen_<funcion>.json|csv',
 'campos_corridas': ['funcion',
  'nombre_funcion',
  'corrida',
  'semilla',
  'metodo',
  'nombre_metodo',
  'dimension',
  'limites',
  'optimo_conocido',
  'mejor_solucion',
  'mejor_valor',
  'distancia_al_optimo',
  'iteraciones',
  'evaluaciones',
  'best_values_history',
  'parametros'],
 'campos_resumen': ['funcion',
  'nombre_funcion',
  'metodo',
  'nombre_metodo',
  'dimension',
  'n_corridas',
  'mejor_valor',
  'peor_valor',
  'promedio_valor',
  'mediana_valor',
  'desviacion_valor',
  'mejor_distancia_al_optimo',
  'promedio_distancia_al_optimo',
  'promedio_evaluaciones',
  'mediana_evaluaciones',
  'promedio_iteraciones',
  'mediana_iteraciones']}

Carga de datos

Ver codigo
run_csv_files = sorted(path for path in DATA_DIR.glob("*/*.csv") if not path.name.startswith("resumen_"))
summary_csv_files = sorted(DATA_DIR.glob("*/resumen_*.csv"))
run_json_files = sorted(path for path in DATA_DIR.glob("*/*.json") if not path.name.startswith("resumen_"))

if not run_csv_files:
    raise FileNotFoundError("No se encontraron archivos de corridas dentro de datos/<funcion>/. Ejecuta primero el generador.")

runs_df = pd.concat((pd.read_csv(path) for path in run_csv_files), ignore_index=True)

if summary_csv_files:
    summary_df = pd.concat((pd.read_csv(path) for path in summary_csv_files), ignore_index=True)
else:
    summary_df = pd.DataFrame()

print("Archivos de corridas encontrados:", len(run_csv_files))
print("Archivos de resumen encontrados:", len(summary_csv_files))
runs_df.head()
Archivos de corridas encontrados: 94
Archivos de resumen encontrados: 6
caso nombre_metodo corrida mejor_valor distancia_al_optimo evaluaciones promedio_valor promedio_distancia_al_optimo promedio_evaluaciones nombre_funcion ... desviacion_valor funcion semilla metodo limites optimo_conocido mejor_solucion iteraciones best_values_history parametros
0 Six-Hump Camel 2D Evolucion diferencial NaN -1.031628 NaN NaN NaN NaN NaN NaN ... NaN NaN NaN NaN NaN NaN NaN NaN NaN NaN
1 Six-Hump Camel 2D Evolucion diferencial NaN -1.031628 NaN NaN NaN NaN NaN NaN ... NaN NaN NaN NaN NaN NaN NaN NaN NaN NaN
2 Six-Hump Camel 2D Evolucion diferencial NaN -1.031628 NaN NaN NaN NaN NaN NaN ... NaN NaN NaN NaN NaN NaN NaN NaN NaN NaN
3 Six-Hump Camel 2D Evolucion diferencial 1.0 -1.031628 1.436594 4840.0 NaN NaN NaN NaN ... NaN NaN NaN NaN NaN NaN NaN NaN NaN NaN
4 Six-Hump Camel 2D Evolucion diferencial 7.0 -1.031628 1.436594 4840.0 NaN NaN NaN NaN ... NaN NaN NaN NaN NaN NaN NaN NaN NaN NaN

5 rows × 22 columns

Ver codigo
numeric_columns = [
    "corrida",
    "semilla",
    "dimension",
    "mejor_valor",
    "distancia_al_optimo",
    "iteraciones",
    "evaluaciones",
]

for column in numeric_columns:
    runs_df[column] = pd.to_numeric(runs_df[column], errors="coerce")

runs_df = runs_df.dropna(subset=["dimension"]).copy()
runs_df["dimension"] = runs_df["dimension"].astype(int)

runs_df["caso"] = runs_df["nombre_funcion"] + " " + runs_df["dimension"].astype(str) + "D"
runs_df["eficiencia_valor_por_eval"] = runs_df["mejor_valor"] / runs_df["evaluaciones"].replace(0, np.nan)

if summary_df.empty:
    summary_df = (
        runs_df.groupby(["funcion", "nombre_funcion", "metodo", "nombre_metodo", "dimension"], dropna=False)
        .agg(
            n_corridas=("corrida", "count"),
            mejor_valor=("mejor_valor", "min"),
            peor_valor=("mejor_valor", "max"),
            promedio_valor=("mejor_valor", "mean"),
            mediana_valor=("mejor_valor", "median"),
            desviacion_valor=("mejor_valor", "std"),
            mejor_distancia_al_optimo=("distancia_al_optimo", "min"),
            promedio_distancia_al_optimo=("distancia_al_optimo", "mean"),
            promedio_evaluaciones=("evaluaciones", "mean"),
            mediana_evaluaciones=("evaluaciones", "median"),
            promedio_iteraciones=("iteraciones", "mean"),
            mediana_iteraciones=("iteraciones", "median"),
        )
        .reset_index()
    )
    summary_df["desviacion_valor"] = summary_df["desviacion_valor"].fillna(0.0)

summary_df["caso"] = summary_df["nombre_funcion"] + " " + summary_df["dimension"].astype(int).astype(str) + "D"
summary_df["caso_n"] = summary_df["caso"] + " | n=" + summary_df["n_corridas"].astype(int).astype(str)
summary_df = summary_df.sort_values(["nombre_funcion", "dimension", "n_corridas", "metodo"]).reset_index(drop=True)
ordered_case_n = summary_df["caso_n"].drop_duplicates().tolist()
summary_df
funcion nombre_funcion metodo nombre_metodo dimension n_corridas mejor_valor peor_valor promedio_valor mediana_valor desviacion_valor mejor_distancia_al_optimo promedio_distancia_al_optimo promedio_evaluaciones mediana_evaluaciones promedio_iteraciones mediana_iteraciones caso caso_n
0 goldstein_price Goldstein-Price de Evolucion diferencial 2 100 3.000000 3.000000 3.000000 3.000000 9.409453e-15 1.840240e-09 6.059547e-09 4840.0 4840.0 120.0 120.0 Goldstein-Price 2D Goldstein-Price 2D | n=100
1 goldstein_price Goldstein-Price ea Algoritmo evolutivo 2 100 3.011752 4.336153 3.338019 3.220787 3.697649e-01 6.059783e-03 2.987153e-02 4840.0 4840.0 120.0 120.0 Goldstein-Price 2D Goldstein-Price 2D | n=100
2 goldstein_price Goldstein-Price pso PSO 2 100 3.000000 3.000000 3.000000 3.000000 1.675337e-12 3.832762e-09 2.783651e-08 4840.0 4840.0 120.0 120.0 Goldstein-Price 2D Goldstein-Price 2D | n=100
3 goldstein_price Goldstein-Price de Evolucion diferencial 2 500 3.000000 3.000000 3.000000 3.000000 9.812181e-15 1.005919e-09 4.393659e-09 4840.0 4840.0 120.0 120.0 Goldstein-Price 2D Goldstein-Price 2D | n=500
4 goldstein_price Goldstein-Price ea Algoritmo evolutivo 2 500 3.007420 4.336153 3.208080 3.098265 2.806074e-01 4.104958e-03 2.191061e-02 4840.0 4840.0 120.0 120.0 Goldstein-Price 2D Goldstein-Price 2D | n=500
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
69 six_hump_camel Six-Hump Camel ea Algoritmo evolutivo 2 500 -1.031556 -1.013471 -1.029222 -1.030392 2.923234e-03 7.269088e-03 1.005735e+00 4840.0 4840.0 120.0 120.0 Six-Hump Camel 2D Six-Hump Camel 2D | n=500
70 six_hump_camel Six-Hump Camel pso PSO 2 500 -1.031628 -1.031628 -1.031628 -1.031628 6.143328e-14 3.521953e-07 1.065953e+00 4840.0 4840.0 120.0 120.0 Six-Hump Camel 2D Six-Hump Camel 2D | n=500
71 six_hump_camel Six-Hump Camel de Evolucion diferencial 2 1000 -1.031628 -1.031628 -1.031628 -1.031628 1.634599e-10 1.034882e-07 7.987462e-01 4840.0 4840.0 120.0 120.0 Six-Hump Camel 2D Six-Hump Camel 2D | n=1000
72 six_hump_camel Six-Hump Camel ea Algoritmo evolutivo 2 1000 -1.031585 -1.013471 -1.029417 -1.030093 2.347016e-03 7.269088e-03 9.606496e-01 4840.0 4840.0 120.0 120.0 Six-Hump Camel 2D Six-Hump Camel 2D | n=1000
73 six_hump_camel Six-Hump Camel pso PSO 2 1000 -1.031628 -1.031628 -1.031628 -1.031628 4.436990e-14 3.521953e-07 1.110487e+00 4840.0 4840.0 120.0 120.0 Six-Hump Camel 2D Six-Hump Camel 2D | n=1000

74 rows × 19 columns

Tabla base para reporte

Ver codigo
tabla_reporte = (
    summary_df[
        [
            "nombre_funcion",
            "dimension",
            "nombre_metodo",
            "n_corridas",
            "mejor_valor",
            "promedio_valor",
            "desviacion_valor",
            "promedio_distancia_al_optimo",
            "promedio_evaluaciones",
        ]
    ]
    .sort_values(["nombre_funcion", "dimension", "nombre_metodo"])
    .reset_index(drop=True)
)

tabla_reporte
nombre_funcion dimension nombre_metodo n_corridas mejor_valor promedio_valor desviacion_valor promedio_distancia_al_optimo promedio_evaluaciones
0 Goldstein-Price 2 Algoritmo evolutivo 100 3.011752 3.338019 3.697649e-01 2.987153e-02 4840.0
1 Goldstein-Price 2 Algoritmo evolutivo 500 3.007420 3.208080 2.806074e-01 2.191061e-02 4840.0
2 Goldstein-Price 2 Algoritmo evolutivo 1000 3.007420 3.199833 2.531059e-01 2.152912e-02 4840.0
3 Goldstein-Price 2 Evolucion diferencial 100 3.000000 3.000000 9.409453e-15 6.059547e-09 4840.0
4 Goldstein-Price 2 Evolucion diferencial 500 3.000000 3.000000 9.812181e-15 4.393659e-09 4840.0
... ... ... ... ... ... ... ... ... ...
69 Six-Hump Camel 2 Evolucion diferencial 500 -1.031628 -1.031628 2.036880e-10 9.395323e-01 4840.0
70 Six-Hump Camel 2 Evolucion diferencial 1000 -1.031628 -1.031628 1.634599e-10 7.987462e-01 4840.0
71 Six-Hump Camel 2 PSO 100 -1.031628 -1.031628 1.343516e-13 6.608334e-01 4840.0
72 Six-Hump Camel 2 PSO 500 -1.031628 -1.031628 6.143328e-14 1.065953e+00 4840.0
73 Six-Hump Camel 2 PSO 1000 -1.031628 -1.031628 4.436990e-14 1.110487e+00 4840.0

74 rows × 9 columns

Mejores y peores casos

Ver codigo
mejores_casos = runs_df.nsmallest(15, "mejor_valor")[
    ["caso", "nombre_metodo", "corrida", "mejor_valor", "distancia_al_optimo", "evaluaciones"]
]

peores_casos = runs_df.nlargest(15, "mejor_valor")[
    ["caso", "nombre_metodo", "corrida", "mejor_valor", "distancia_al_optimo", "evaluaciones"]
]

print("Mejores casos globales")
display(mejores_casos)
print("Peores casos globales")
display(peores_casos)
Mejores casos globales
caso nombre_metodo corrida mejor_valor distancia_al_optimo evaluaciones
107 Six-Hump Camel 2D Evolucion diferencial NaN -1.031628 NaN NaN
108 Six-Hump Camel 2D Evolucion diferencial NaN -1.031628 NaN NaN
109 Six-Hump Camel 2D Evolucion diferencial NaN -1.031628 NaN NaN
43313 Six-Hump Camel 2D Evolucion diferencial 1.0 -1.031628 1.436594 4840.0
43319 Six-Hump Camel 2D Evolucion diferencial 7.0 -1.031628 1.436594 4840.0
43331 Six-Hump Camel 2D Evolucion diferencial 19.0 -1.031628 1.436594 4840.0
43340 Six-Hump Camel 2D Evolucion diferencial 28.0 -1.031628 1.436594 4840.0
43341 Six-Hump Camel 2D Evolucion diferencial 29.0 -1.031628 1.436594 4840.0
43349 Six-Hump Camel 2D Evolucion diferencial 37.0 -1.031628 1.436594 4840.0
43350 Six-Hump Camel 2D Evolucion diferencial 38.0 -1.031628 1.436594 4840.0
43358 Six-Hump Camel 2D Evolucion diferencial 46.0 -1.031628 1.436594 4840.0
43359 Six-Hump Camel 2D Evolucion diferencial 47.0 -1.031628 1.436594 4840.0
43367 Six-Hump Camel 2D Evolucion diferencial 55.0 -1.031628 1.436594 4840.0
43368 Six-Hump Camel 2D Evolucion diferencial 56.0 -1.031628 1.436594 4840.0
43371 Six-Hump Camel 2D Evolucion diferencial 59.0 -1.031628 1.436594 4840.0
Peores casos globales
caso nombre_metodo corrida mejor_valor distancia_al_optimo evaluaciones
41791 Schwefel 3D PSO 79.0 356.832102 1171.164607 7050.0
41800 Schwefel 3D PSO 88.0 356.832102 1171.164607 7050.0
41809 Schwefel 3D PSO 97.0 356.832102 1171.164607 7050.0
41891 Schwefel 3D PSO 79.0 356.832102 1171.164607 7050.0
41900 Schwefel 3D PSO 88.0 356.832102 1171.164607 7050.0
41909 Schwefel 3D PSO 97.0 356.832102 1171.164607 7050.0
42891 Schwefel 3D PSO 79.0 356.832102 1171.164607 7050.0
42900 Schwefel 3D PSO 88.0 356.832102 1171.164607 7050.0
42909 Schwefel 3D PSO 97.0 356.832102 1171.164607 7050.0
41781 Schwefel 3D PSO 69.0 236.876707 1023.174598 7050.0
41790 Schwefel 3D PSO 78.0 236.876707 1023.174598 7050.0
41799 Schwefel 3D PSO 87.0 236.876707 1023.174598 7050.0
41808 Schwefel 3D PSO 96.0 236.876707 1023.174598 7050.0
41881 Schwefel 3D PSO 69.0 236.876707 1023.174598 7050.0
41890 Schwefel 3D PSO 78.0 236.876707 1023.174598 7050.0

Ranking por caso

Se prioriza valor promedio, luego cercania promedio al optimo y luego costo promedio en evaluaciones.

Ver codigo
ranking_por_caso = (
    summary_df.sort_values(
        ["caso", "promedio_valor", "promedio_distancia_al_optimo", "promedio_evaluaciones"]
    )
    .groupby("caso", as_index=False)
    .first()[
        [
            "caso",
            "nombre_metodo",
            "promedio_valor",
            "promedio_distancia_al_optimo",
            "promedio_evaluaciones",
        ]
    ]
)

ranking_por_caso
caso nombre_metodo promedio_valor promedio_distancia_al_optimo promedio_evaluaciones
0 Goldstein-Price 2D Evolucion diferencial 3.000000e+00 4.393659e-09 4840.0
1 Griewank 2D Evolucion diferencial 2.150460e-03 7.927933e-01 7050.0
2 Griewank 3D PSO 9.002913e-03 4.826982e+00 7050.0
3 Rastrigin 2D Evolucion diferencial 7.571831e-12 8.089109e-08 4840.0
4 Rastrigin 3D Evolucion diferencial 1.597214e-02 4.741411e-03 4840.0
5 Rosenbrock 2D Evolucion diferencial 7.908427e-13 6.003521e-07 4840.0
6 Schwefel 2D Evolucion diferencial 2.545513e-05 6.148978e-07 7050.0
7 Schwefel 3D Evolucion diferencial 3.819315e-05 2.265668e-04 7050.0
8 Six-Hump Camel 2D PSO -1.031628e+00 1.110487e+00 4840.0

Figuras para reporte

Ver codigo
method_colors = {
    "Algoritmo evolutivo": "#4C78A8",
    "PSO": "#F58518",
    "Evolucion diferencial": "#54A24B",
}

def save_current_figure(filename: str) -> Path:
    path = FIGURES_DIR / filename
    plt.savefig(path, dpi=300, bbox_inches="tight")
    return path

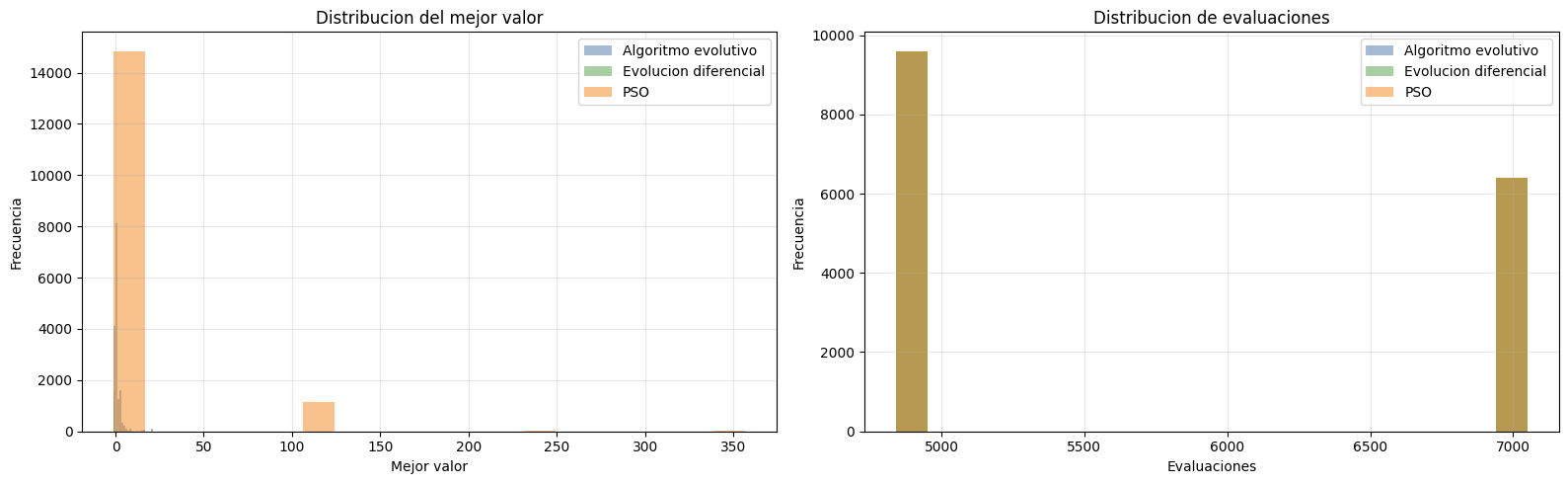

3. Distribuciones por metodo

Ver codigo
fig, axes = plt.subplots(1, 2, figsize=(16, 5))
method_names = list(dict.fromkeys(runs_df["nombre_metodo"]))

for method_name in method_names:
    subset = runs_df[runs_df["nombre_metodo"] == method_name]
    color = method_colors.get(method_name, "#777777")
    axes[0].hist(subset["mejor_valor"], bins=20, alpha=0.5, label=method_name, color=color)
    axes[1].hist(subset["evaluaciones"], bins=20, alpha=0.5, label=method_name, color=color)

axes[0].set_title("Distribucion del mejor valor")
axes[0].set_xlabel("Mejor valor")
axes[0].set_ylabel("Frecuencia")
axes[0].grid(alpha=0.3)

axes[1].set_title("Distribucion de evaluaciones")
axes[1].set_xlabel("Evaluaciones")
axes[1].set_ylabel("Frecuencia")
axes[1].grid(alpha=0.3)

axes[0].legend()
axes[1].legend()
plt.tight_layout()
fig_path = save_current_figure("03_histogramas_por_metodo.png")
plt.show()
fig_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/03_histogramas_por_metodo.png')

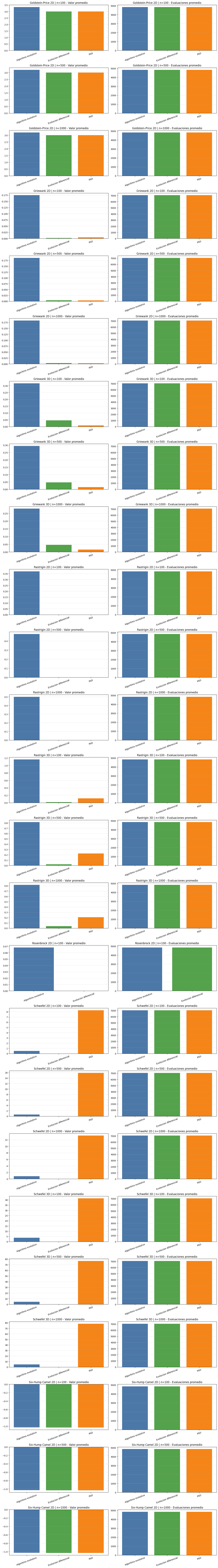

4. Comparacion por caso

Ver codigo
ordered_cases = ordered_case_n
n_cases = len(ordered_cases)
fig, axes = plt.subplots(n_cases, 2, figsize=(14, max(4 * n_cases, 10)))

if n_cases == 1:
    axes = np.array([axes])

for row_index, case_name in enumerate(ordered_cases):
    case_data = summary_df[summary_df["caso_n"] == case_name].sort_values("nombre_metodo")
    colors = [method_colors.get(name, "#777777") for name in case_data["nombre_metodo"]]

    axes[row_index, 0].bar(case_data["nombre_metodo"], case_data["promedio_valor"], color=colors)
    axes[row_index, 0].set_title(f"{case_name} - Valor promedio")
    axes[row_index, 0].tick_params(axis="x", rotation=20)
    axes[row_index, 0].grid(axis="y", alpha=0.3)

    axes[row_index, 1].bar(case_data["nombre_metodo"], case_data["promedio_evaluaciones"], color=colors)
    axes[row_index, 1].set_title(f"{case_name} - Evaluaciones promedio")
    axes[row_index, 1].tick_params(axis="x", rotation=20)
    axes[row_index, 1].grid(axis="y", alpha=0.3)

plt.tight_layout()
fig_path = save_current_figure("04_comparacion_por_caso.png")
plt.show()
fig_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/04_comparacion_por_caso.png')

5. Graficas de convergencia

Estas curvas requieren que cada archivo JSON de corridas incluya best_values_history. Si todavia no aparece ese campo, hay que volver a ejecutar el generador.

Ver codigo
def load_json_runs() -> list[dict]:
    all_rows = []
    for json_path in run_json_files:
        with json_path.open("r", encoding="utf-8") as file:
            rows = json.load(file)
        for row in rows:
            row["source_file"] = json_path.name
            all_rows.append(row)
    return all_rows

json_runs = load_json_runs()
has_histories = any("best_values_history" in row for row in json_runs)
print("Hay historiales de convergencia disponibles:", has_histories)
Hay historiales de convergencia disponibles: True
Ver codigo

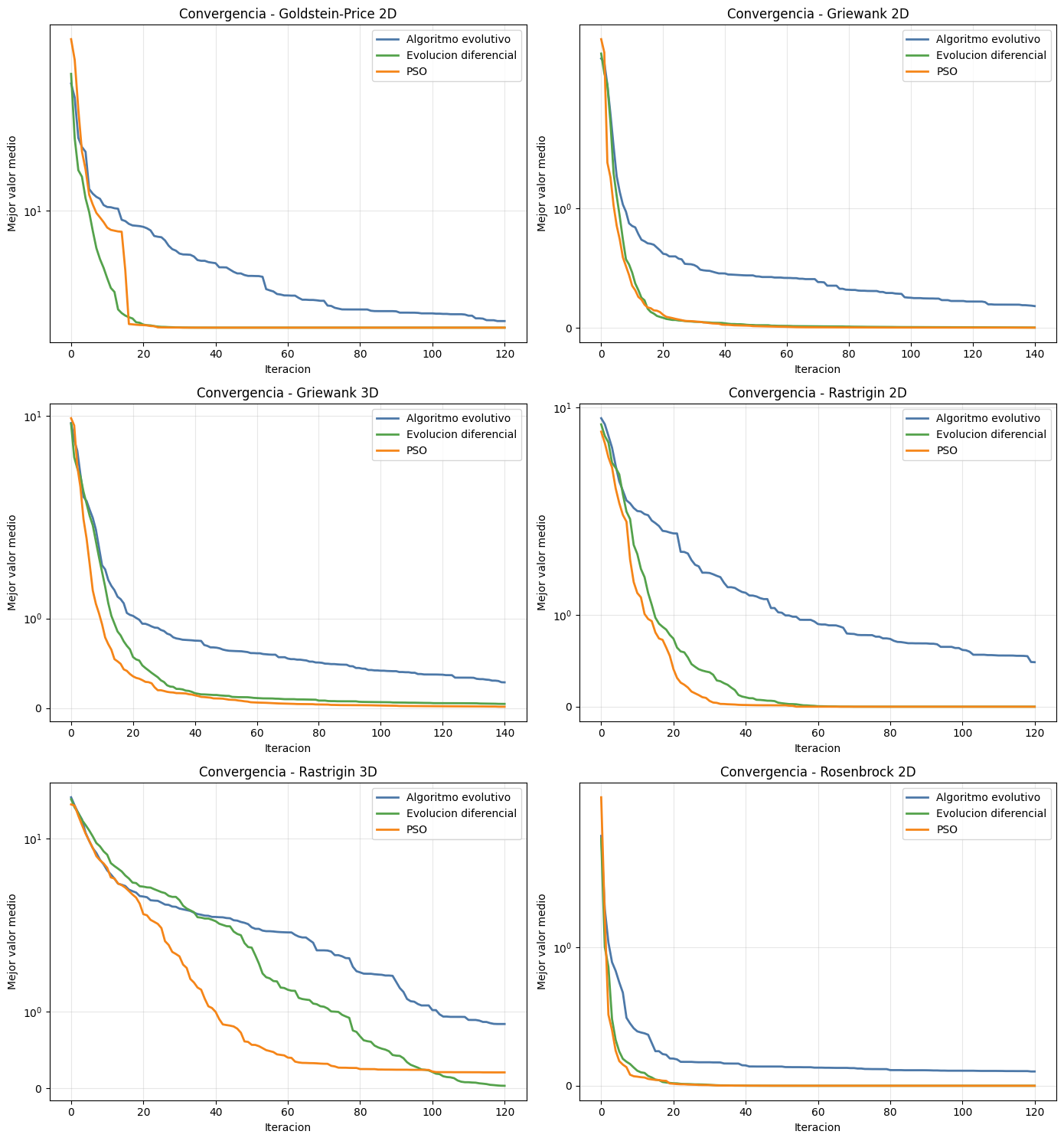

if has_histories:
    convergence_rows = [row for row in json_runs if "best_values_history" in row and row["best_values_history"]]
    convergence_cases = sorted({f"{row['nombre_funcion']} {row['dimension']}D" for row in convergence_rows})

    if convergence_cases:
        selected_cases = convergence_cases[: min(6, len(convergence_cases))]
        n_cols = 2
        n_rows = int(np.ceil(len(selected_cases) / n_cols))
        fig, axes = plt.subplots(n_rows, n_cols, figsize=(14, 5 * n_rows))
        axes = np.array(axes).reshape(-1)

        for ax, case_name in zip(axes, selected_cases):
            case_rows = [
                row for row in convergence_rows
                if f"{row['nombre_funcion']} {row['dimension']}D" == case_name
            ]

            for method_name in sorted({row['nombre_metodo'] for row in case_rows}):
                method_histories = [
                    np.asarray(row["best_values_history"], dtype=float)
                    for row in case_rows
                    if row["nombre_metodo"] == method_name
                ]

                min_length = min(len(history) for history in method_histories)
                aligned = np.vstack([history[:min_length] for history in method_histories])
                mean_history = aligned.mean(axis=0)
                color = method_colors.get(method_name, "#777777")
                ax.plot(mean_history, label=method_name, linewidth=2, color=color)

            ax.set_title(f"Convergencia - {case_name}")
            ax.set_xlabel("Iteracion")
            ax.set_ylabel("Mejor valor medio")
            ax.set_yscale("symlog")
            ax.grid(alpha=0.3)
            ax.legend()

        for ax in axes[len(selected_cases):]:
            ax.axis("off")

        plt.tight_layout()
        fig_path = save_current_figure("05_convergencia_por_caso.png")
        plt.show()
        display(fig_path)
    else:
        print("No hay casos con historiales de convergencia para graficar.")
else:
    print("No se encontraron historiales. Vuelve a ejecutar generador_de_datos.ipynb despues de guardar best_values_history.")

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/05_convergencia_por_caso.png')
Ver codigo

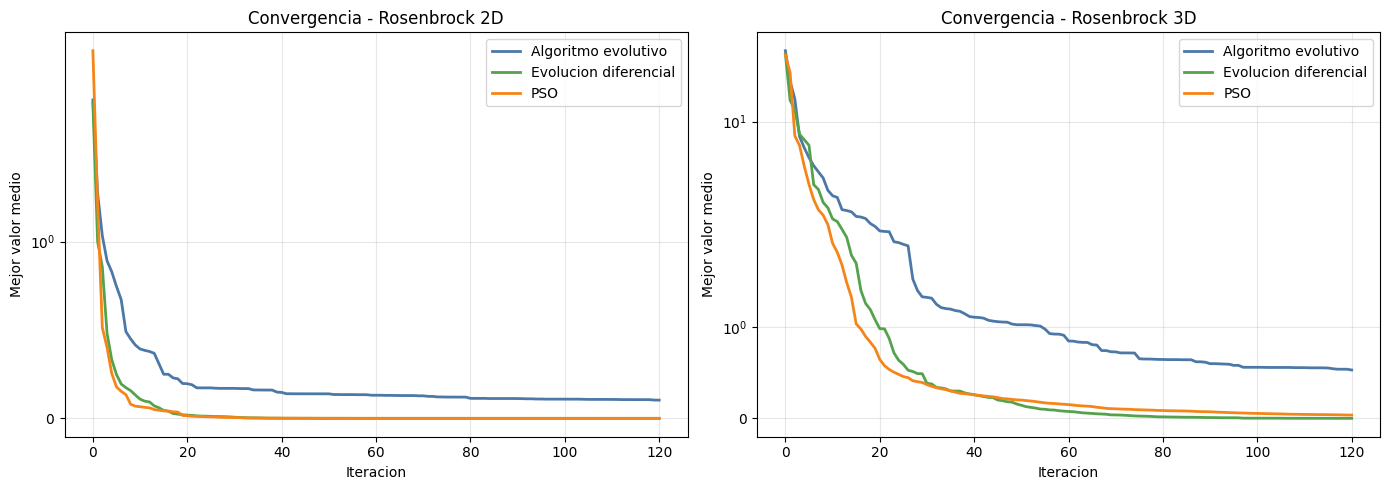

if has_histories:
    convergence_rows = [
        row for row in json_runs
        if "best_values_history" in row and row["best_values_history"]
    ]

    fig, axes = plt.subplots(1, 2, figsize=(14, 5))
    dimensiones = [2, 3]

    for ax, dim in zip(axes, dimensiones):
        case_rows = [
            row for row in convergence_rows
            if str(row["nombre_funcion"]).lower() == "rosenbrock"
            and int(row["dimension"]) == dim
        ]

        if not case_rows:
            ax.set_title(f"Rosenbrock {dim}D - sin datos")
            ax.axis("off")
            continue

        for method_name in sorted({row["nombre_metodo"] for row in case_rows}):
            method_histories = [
                np.asarray(row["best_values_history"], dtype=float)
                for row in case_rows
                if row["nombre_metodo"] == method_name
            ]

            min_length = min(len(history) for history in method_histories)
            aligned = np.vstack([history[:min_length] for history in method_histories])
            mean_history = aligned.mean(axis=0)

            color = method_colors.get(method_name, "#777777")
            ax.plot(mean_history, label=method_name, linewidth=2, color=color)

        ax.set_title(f"Convergencia - Rosenbrock {dim}D")
        ax.set_xlabel("Iteracion")
        ax.set_ylabel("Mejor valor medio")
        ax.set_yscale("symlog")
        ax.grid(alpha=0.3)
        ax.legend()

    plt.tight_layout()
    fig_path = save_current_figure("convergencia_rosenbrock_2d_3d.png")
    plt.show()
    display(fig_path)
else:
    print("No se encontraron historiales.")

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/convergencia_rosenbrock_2d_3d.png')

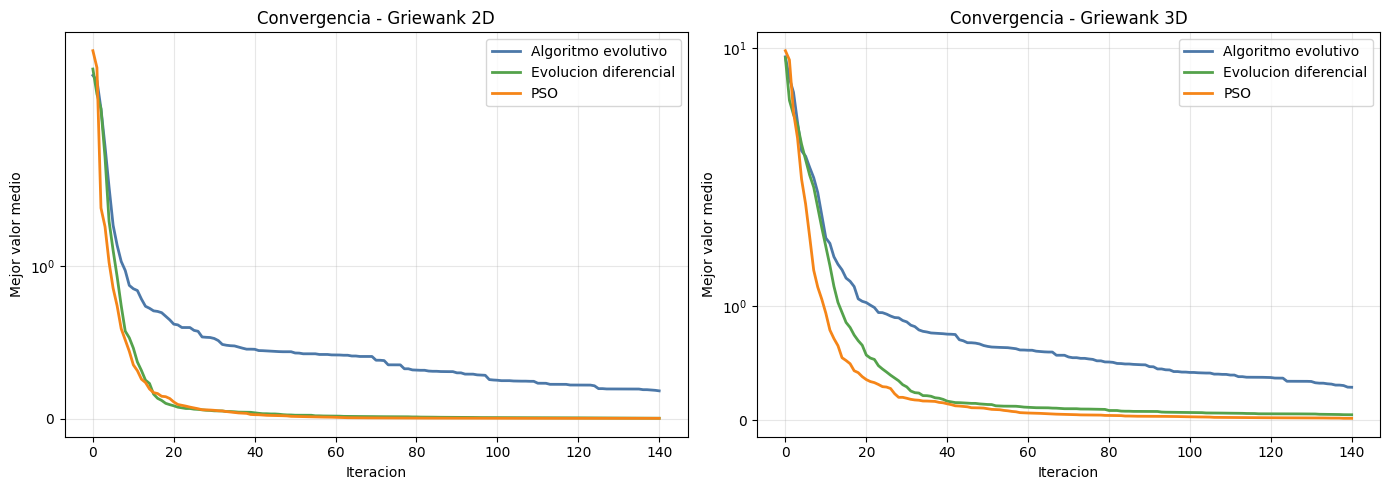

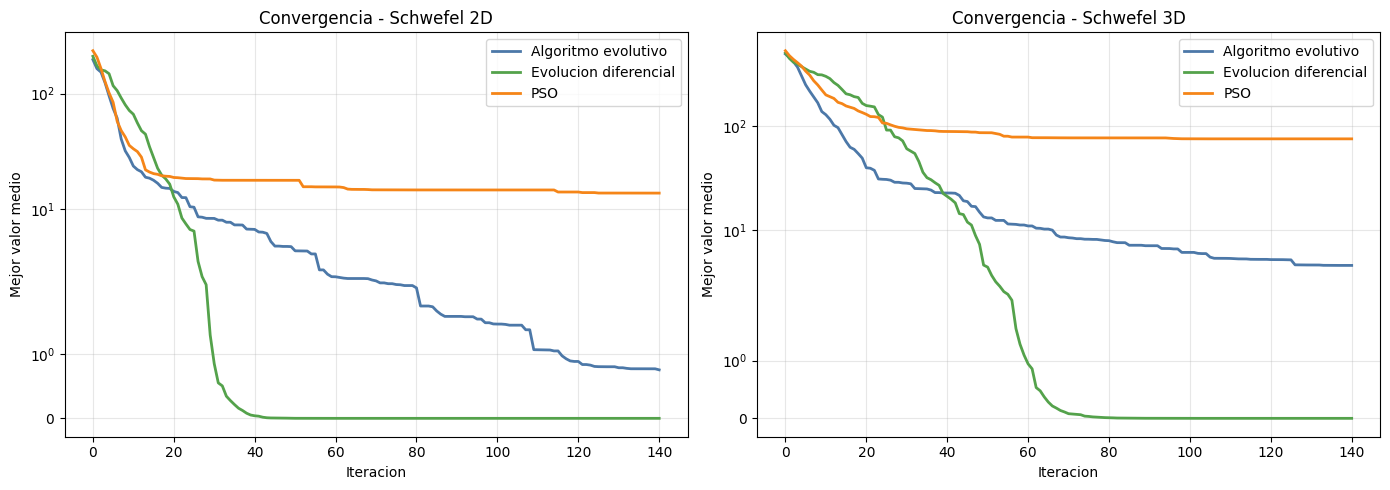

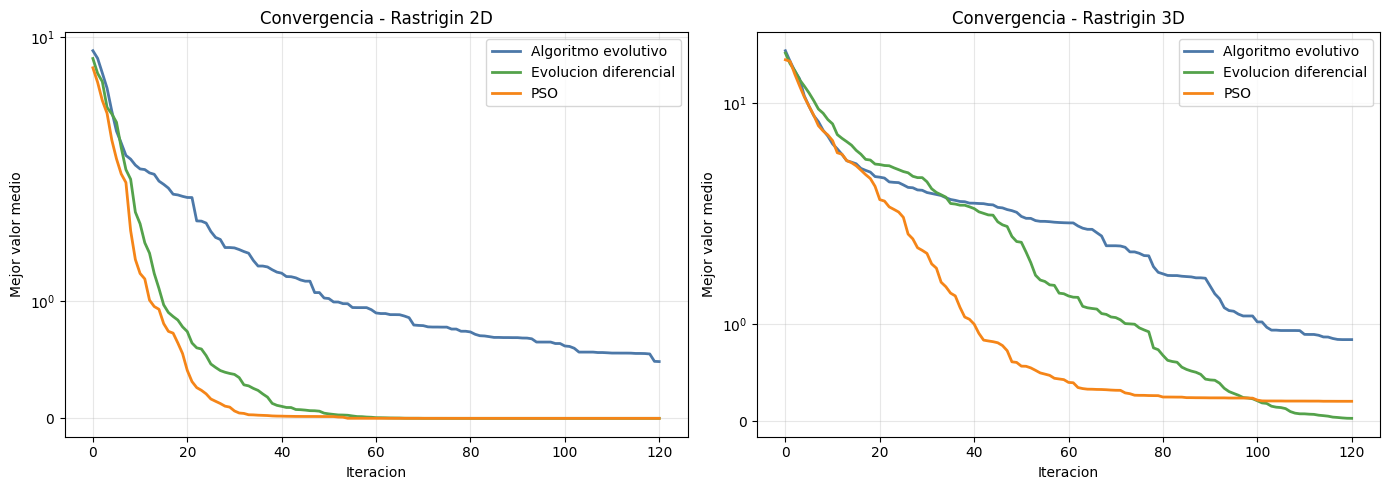

Ver codigo

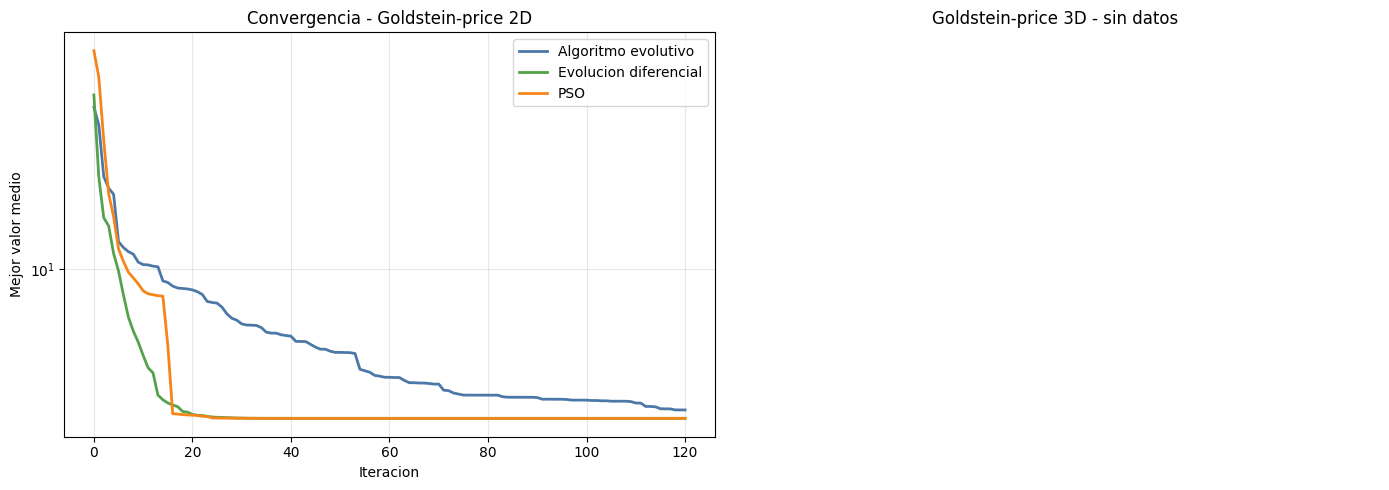

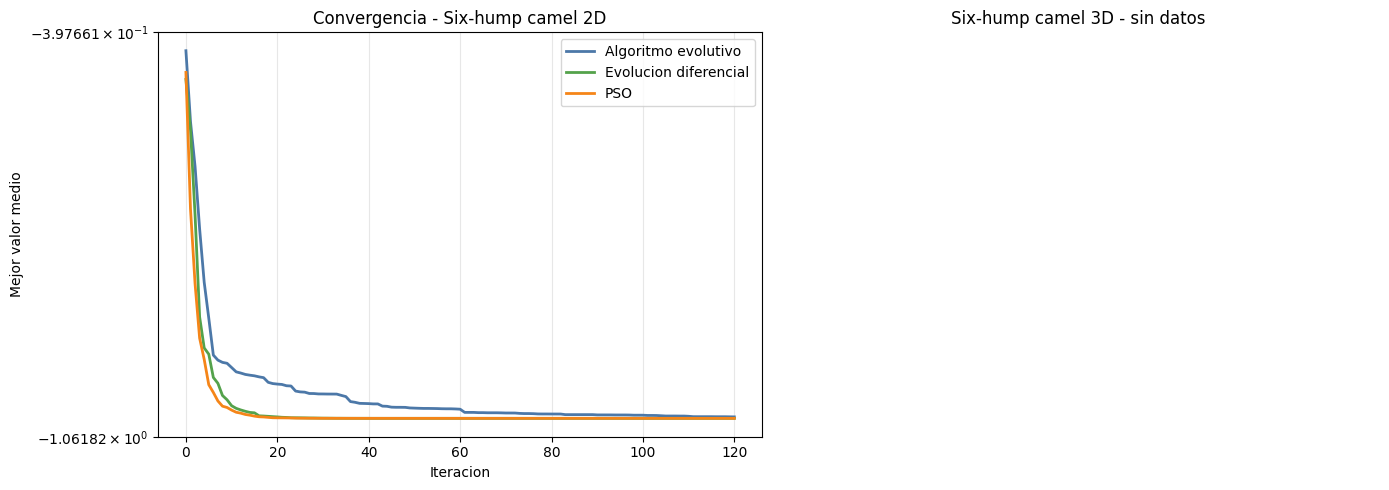

if has_histories:
    convergence_rows = [
        row for row in json_runs
        if "best_values_history" in row and row["best_values_history"]
    ]

    funciones = sorted({str(row["nombre_funcion"]).lower() for row in convergence_rows})

    for funcion in funciones:
        fig, axes = plt.subplots(1, 2, figsize=(14, 5))
        dimensiones = [2, 3]

        for ax, dim in zip(axes, dimensiones):
            case_rows = [
                row for row in convergence_rows
                if str(row["nombre_funcion"]).lower() == funcion
                and int(row["dimension"]) == dim
            ]

            if not case_rows:
                ax.set_title(f"{funcion.capitalize()} {dim}D - sin datos")
                ax.axis("off")
                continue

            for method_name in sorted({row["nombre_metodo"] for row in case_rows}):
                method_histories = [
                    np.asarray(row["best_values_history"], dtype=float)
                    for row in case_rows
                    if row["nombre_metodo"] == method_name
                ]

                min_length = min(len(history) for history in method_histories)
                aligned = np.vstack([history[:min_length] for history in method_histories])
                mean_history = aligned.mean(axis=0)

                color = method_colors.get(method_name, "#777777")
                ax.plot(mean_history, label=method_name, linewidth=2, color=color)

            ax.set_title(f"Convergencia - {funcion.capitalize()} {dim}D")
            ax.set_xlabel("Iteracion")
            ax.set_ylabel("Mejor valor medio")
            ax.set_yscale("symlog")
            ax.grid(alpha=0.3)
            ax.legend()

        plt.tight_layout()
        fig_path = save_current_figure(f"convergencia_{funcion}_2d_3d.png")
        plt.show()
        display(fig_path)
else:
    print("No se encontraron historiales.")

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/convergencia_goldstein-price_2d_3d.png')

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/convergencia_griewank_2d_3d.png')

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/convergencia_rastrigin_2d_3d.png')

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/convergencia_rosenbrock_2d_3d.png')

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/convergencia_schwefel_2d_3d.png')

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/convergencia_six-hump camel_2d_3d.png')

Exportables utiles para el reporte

Ver codigo
tabla_reporte_path = FIGURES_DIR / "tabla_resumen_heuristicos.csv"
ranking_path = FIGURES_DIR / "ranking_por_caso.csv"
mejores_path = FIGURES_DIR / "mejores_casos.csv"
peores_path = FIGURES_DIR / "peores_casos.csv"

tabla_reporte.to_csv(tabla_reporte_path, index=False, encoding="utf-8")
ranking_por_caso.to_csv(ranking_path, index=False, encoding="utf-8")
mejores_casos.to_csv(mejores_path, index=False, encoding="utf-8")
peores_casos.to_csv(peores_path, index=False, encoding="utf-8")

print("Archivos exportados:")
print("-", tabla_reporte_path)
print("-", ranking_path)
print("-", mejores_path)
print("-", peores_path)
Archivos exportados:
- c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\tabla_resumen_heuristicos.csv
- c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\ranking_por_caso.csv
- c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\mejores_casos.csv
- c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\peores_casos.csv

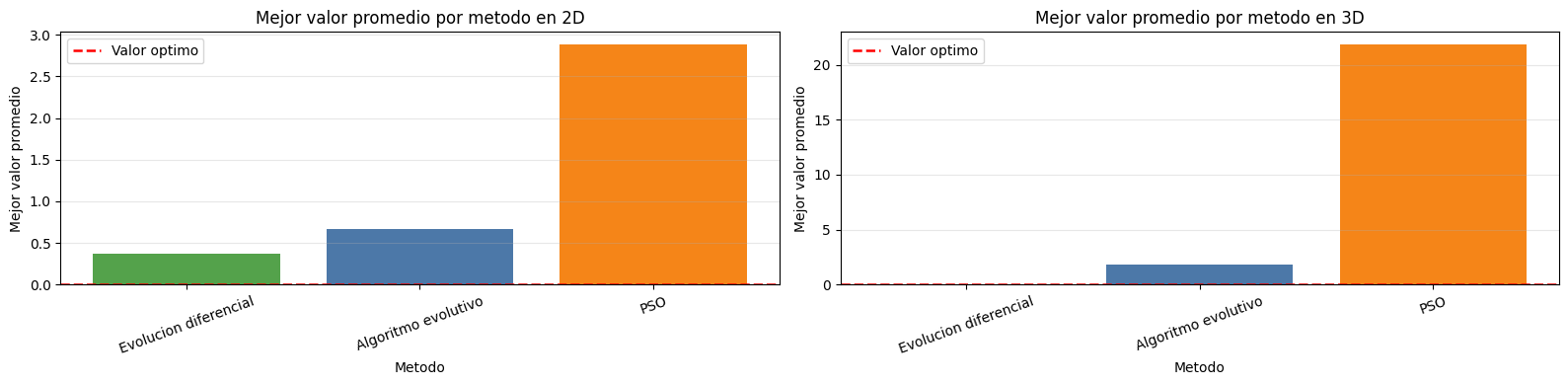

Ver codigo
# Graficas de barras del mejor valor promedio por metodo:
# izquierda = 2D, derecha = 3D

data_2d = summary_df[
    summary_df["caso_n"].astype(str).str.contains("2d", case=False, na=False)
].copy()

data_3d = summary_df[
    summary_df["caso_n"].astype(str).str.contains("3d", case=False, na=False)
].copy()

resumen_2d = (
    data_2d.groupby("nombre_metodo", as_index=False)["promedio_valor"]
    .mean()
    .sort_values("promedio_valor")
)

resumen_3d = (
    data_3d.groupby("nombre_metodo", as_index=False)["promedio_valor"]
    .mean()
    .sort_values("promedio_valor")
)

valor_optimo_2d = 0
valor_optimo_3d = 0

fig, axes = plt.subplots(1, 2, figsize=(16, 4), sharey=False)

colors_2d = [method_colors.get(name, "#777777") for name in resumen_2d["nombre_metodo"]]
colors_3d = [method_colors.get(name, "#777777") for name in resumen_3d["nombre_metodo"]]

axes[0].bar(resumen_2d["nombre_metodo"], resumen_2d["promedio_valor"], color=colors_2d)
axes[0].axhline(valor_optimo_2d, color="red", linestyle="--", linewidth=1.8, label="Valor optimo")
axes[0].set_title("Mejor valor promedio por metodo en 2D")
axes[0].set_xlabel("Metodo")
axes[0].set_ylabel("Mejor valor promedio")
axes[0].tick_params(axis="x", rotation=20)
axes[0].grid(axis="y", alpha=0.3)
axes[0].legend()

axes[1].bar(resumen_3d["nombre_metodo"], resumen_3d["promedio_valor"], color=colors_3d)
axes[1].axhline(valor_optimo_3d, color="red", linestyle="--", linewidth=1.8, label="Valor optimo")
axes[1].set_title("Mejor valor promedio por metodo en 3D")
axes[1].set_xlabel("Metodo")
axes[1].set_ylabel("Mejor valor promedio")
axes[1].tick_params(axis="x", rotation=20)
axes[1].grid(axis="y", alpha=0.3)
axes[1].legend()

plt.tight_layout()
fig_path = save_current_figure("mejor_valor_promedio_por_metodo_2d_3d.png")
plt.show()
fig_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/mejor_valor_promedio_por_metodo_2d_3d.png')

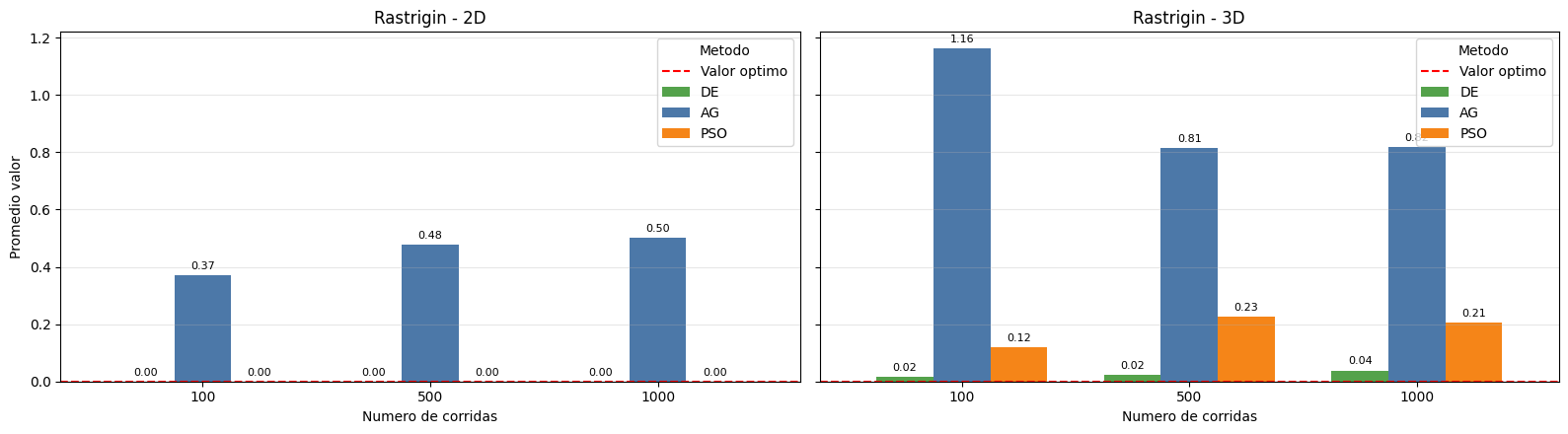

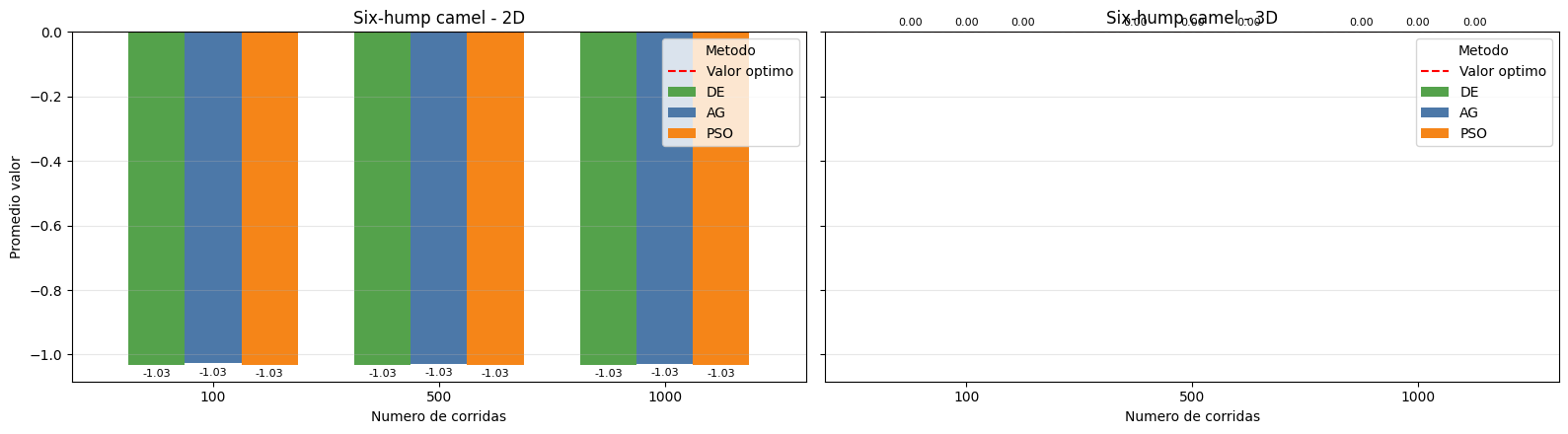

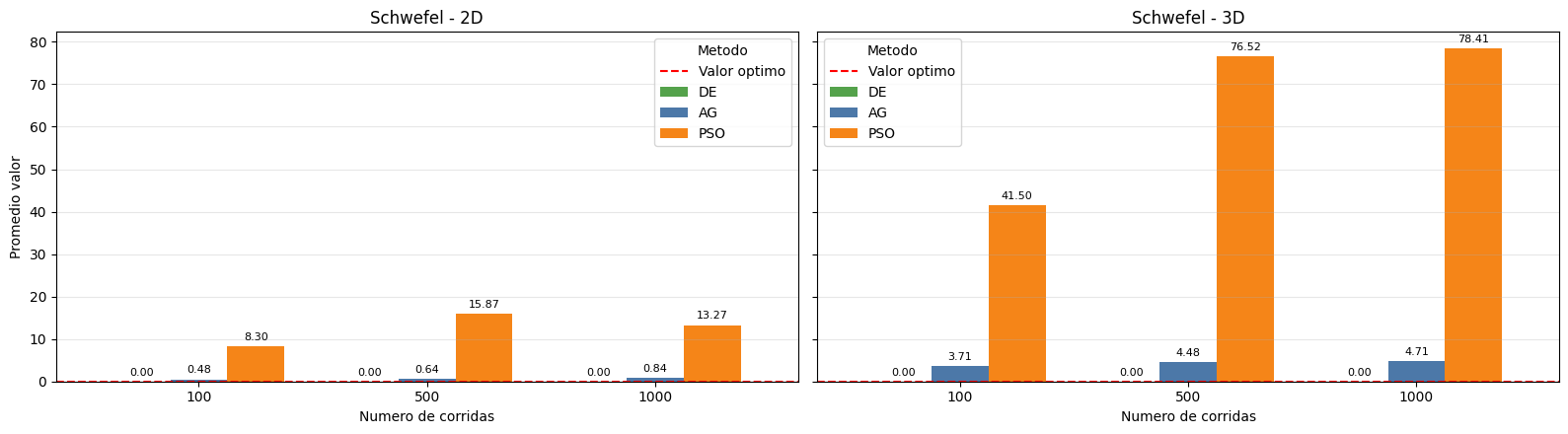

Ver codigo

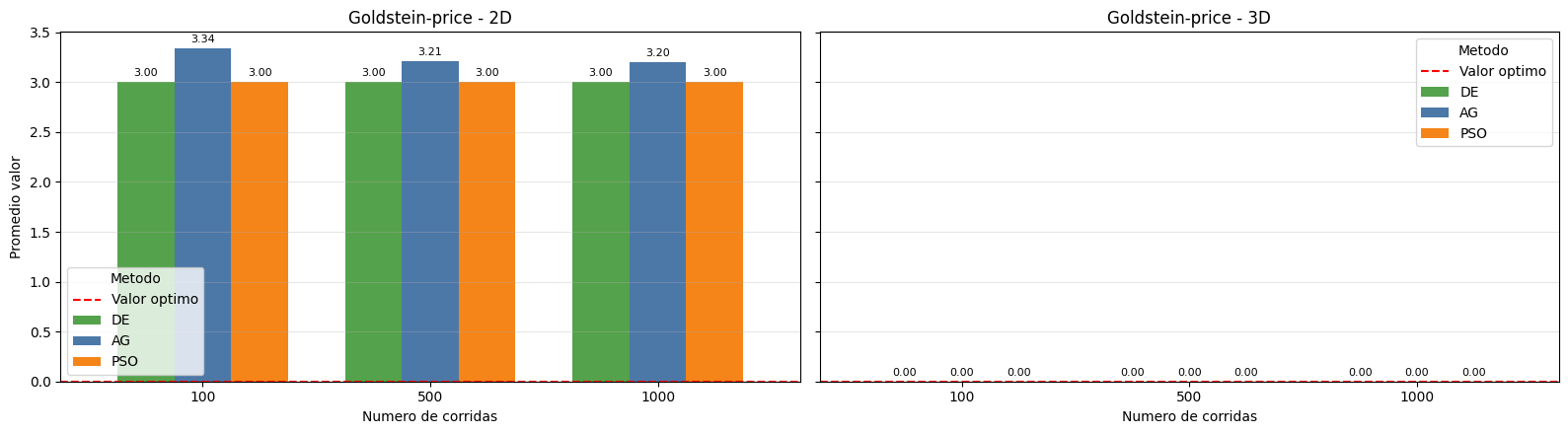

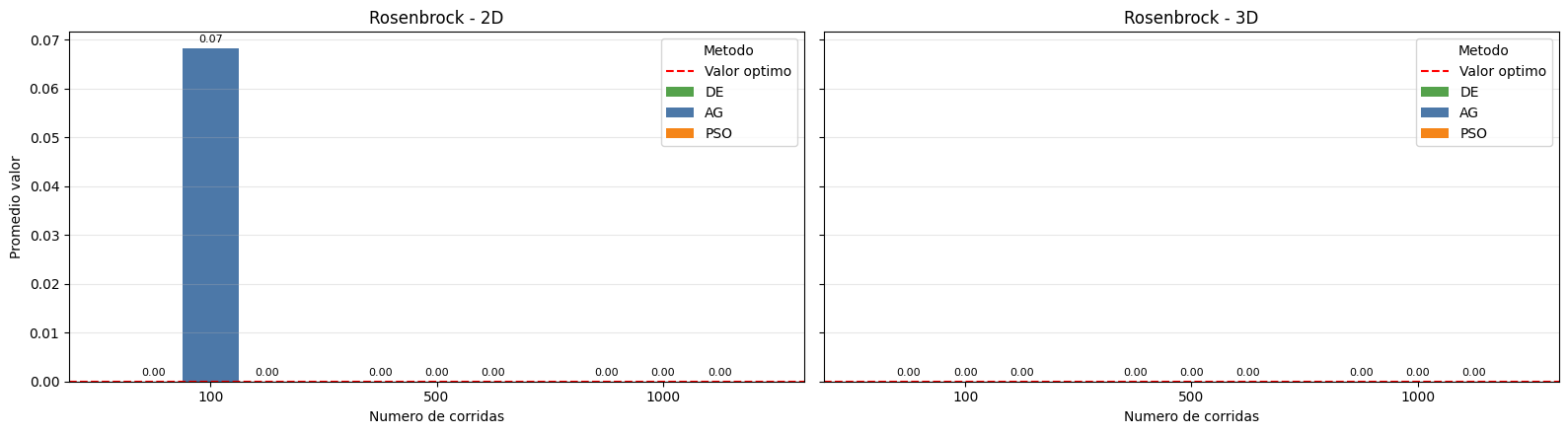

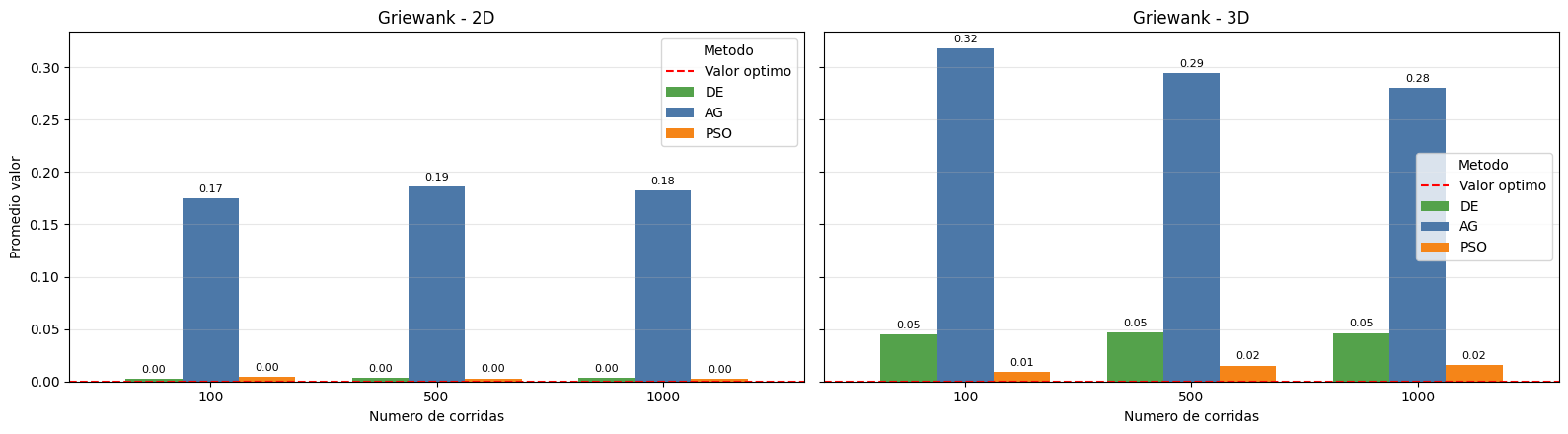

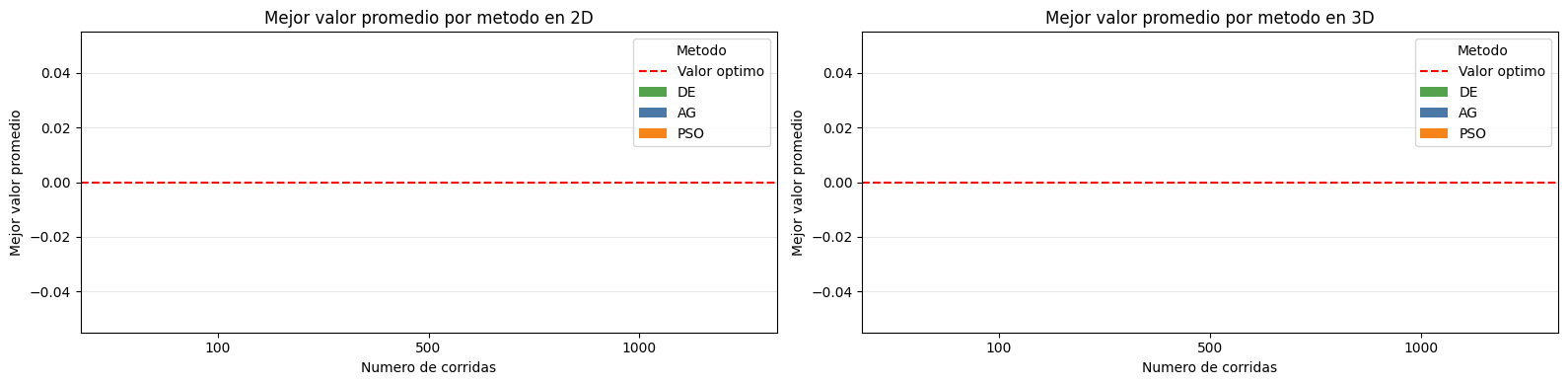

# Grafica completa:
# izquierda = 2D, derecha = 3D
# eje x = numero de corridas (100, 500, 1000)
# barras = metodo
# y = promedio_valor

plot_df = summary_df.copy()

plot_df["dimension"] = plot_df["caso_n"].astype(str).str.extract(r"(2d|3d)", expand=False)
plot_df["n_corridas"] = pd.to_numeric(
    plot_df["caso_n"].astype(str).str.extract(r"n(\d+)", expand=False),
    errors="coerce"
)

plot_df["metodo_plot"] = (
    plot_df["nombre_metodo"]
    .astype(str)
    .str.lower()
    .replace({
        "evolucion diferencial": "DE",
        "algoritmo evolutivo": "AG",
        "pso": "PSO",
        "de": "DE",
        "ea": "AG",
        "ag": "AG"
    })
)

plot_df = plot_df.dropna(subset=["dimension", "n_corridas", "promedio_valor"])
plot_df["n_corridas"] = plot_df["n_corridas"].astype(int)

fig, axes = plt.subplots(1, 2, figsize=(16, 4), sharey=False)

orden_n = [100, 500, 1000]
orden_metodos = ["DE", "AG", "PSO"]
colores = {
    "DE": "#54A24B",
    "AG": "#4C78A8",
    "PSO": "#F58518"
}

for ax, dim in zip(axes, ["2d", "3d"]):
    data_dim = plot_df[plot_df["dimension"] == dim].copy()

    pivot_vals = (
        data_dim.pivot_table(
            index="n_corridas",
            columns="metodo_plot",
            values="promedio_valor",
            aggfunc="mean"
        )
        .reindex(index=orden_n, columns=orden_metodos)
    )

    pivot_vals.plot(
        kind="bar",
        ax=ax,
        width=0.8,
        color=[colores.get(col, "#777777") for col in pivot_vals.columns]
    )

    ax.axhline(0, color="red", linestyle="--", linewidth=1.5, label="Valor optimo")
    ax.set_title(f"Mejor valor promedio por metodo en {dim.upper()}")
    ax.set_xlabel("Numero de corridas")
    ax.set_ylabel("Mejor valor promedio")
    ax.tick_params(axis="x", rotation=0)
    ax.grid(axis="y", alpha=0.3)
    ax.legend(title="Metodo")

plt.tight_layout()
fig_path = save_current_figure("mejor_valor_promedio_por_metodo_2d_3d_y_corridas.png")
plt.show()
fig_path

WindowsPath('c:/Carlos/Uni/Algortimos/trabajos/trabajo_1/trabajo_carlos/1. optimizacion_numerica/heuristicos/datos/figuras/mejor_valor_promedio_por_metodo_2d_3d_y_corridas.png')
Ver codigo
print(summary_df["dimension"].drop_duplicates().tolist())
print(summary_df["n_corridas"].drop_duplicates().tolist())
print(summary_df["nombre_metodo"].drop_duplicates().tolist())
[2, 3]
[100, 500, 1000]
['Evolucion diferencial', 'Algoritmo evolutivo', 'PSO']
Ver codigo
funciones = sorted(summary_df["nombre_funcion"].dropna().astype(str).unique())

orden_n = [100, 500, 1000]
orden_metodos = ["DE", "AG", "PSO"]
colores = {
    "DE": "#54A24B",
    "AG": "#4C78A8",
    "PSO": "#F58518"
}

for funcion in funciones:
    plot_df = summary_df[
        summary_df["nombre_funcion"].astype(str).str.lower() == funcion.lower()
    ].copy()

    plot_df["metodo_plot"] = (
        plot_df["nombre_metodo"]
        .astype(str)
        .str.lower()
        .replace({
            "evolucion diferencial": "DE",
            "algoritmo evolutivo": "AG",
            "pso": "PSO",
            "de": "DE",
            "ea": "AG",
            "ag": "AG"
        })
    )

    plot_df = plot_df.dropna(subset=["dimension", "n_corridas", "promedio_valor"]).copy()
    plot_df["n_corridas"] = pd.to_numeric(plot_df["n_corridas"], errors="coerce")
    plot_df = plot_df.dropna(subset=["n_corridas"])
    plot_df["n_corridas"] = plot_df["n_corridas"].astype(int)

    fig, axes = plt.subplots(1, 2, figsize=(16, 4.5), sharey=True)

    for ax, dim, titulo in zip(axes, [2, 3], ["2D", "3D"]):
        data_dim = plot_df[plot_df["dimension"] == dim].copy()

        pivot_vals = (
            data_dim.pivot_table(
                index="n_corridas",
                columns="metodo_plot",
                values="promedio_valor",
                aggfunc="mean"
            )
            .reindex(index=orden_n, columns=orden_metodos)
        )

        pivot_vals.plot(
            kind="bar",
            ax=ax,
            width=0.75,
            color=[colores.get(col, "#777777") for col in pivot_vals.columns]
        )

        ax.axhline(0, color="red", linestyle="--", linewidth=1.5, label="Valor optimo")
        ax.set_title(f"{funcion.capitalize()} - {titulo}", fontsize=12)
        ax.set_xlabel("Numero de corridas", fontsize=10)
        ax.set_ylabel("Promedio valor", fontsize=10)
        ax.tick_params(axis="x", rotation=0)
        ax.grid(axis="y", alpha=0.3)
        ax.legend(title="Metodo", frameon=True)

        for container in ax.containers:
            ax.bar_label(container, fmt="%.2f", padding=3, fontsize=8)

    plt.tight_layout()
    fig_path = save_current_figure(f"{funcion.lower()}_2d_3d_corridas.png")
    plt.show()
    print(fig_path)

c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\goldstein-price_2d_3d_corridas.png

c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\griewank_2d_3d_corridas.png

c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\rastrigin_2d_3d_corridas.png

c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\rosenbrock_2d_3d_corridas.png

c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\schwefel_2d_3d_corridas.png

c:\Carlos\Uni\Algortimos\trabajos\trabajo_1\trabajo_carlos\1. optimizacion_numerica\heuristicos\datos\figuras\six-hump camel_2d_3d_corridas.png
